Laserový řezací stroj TRUMPF TRUMATIC L3030 | Podrobný popis

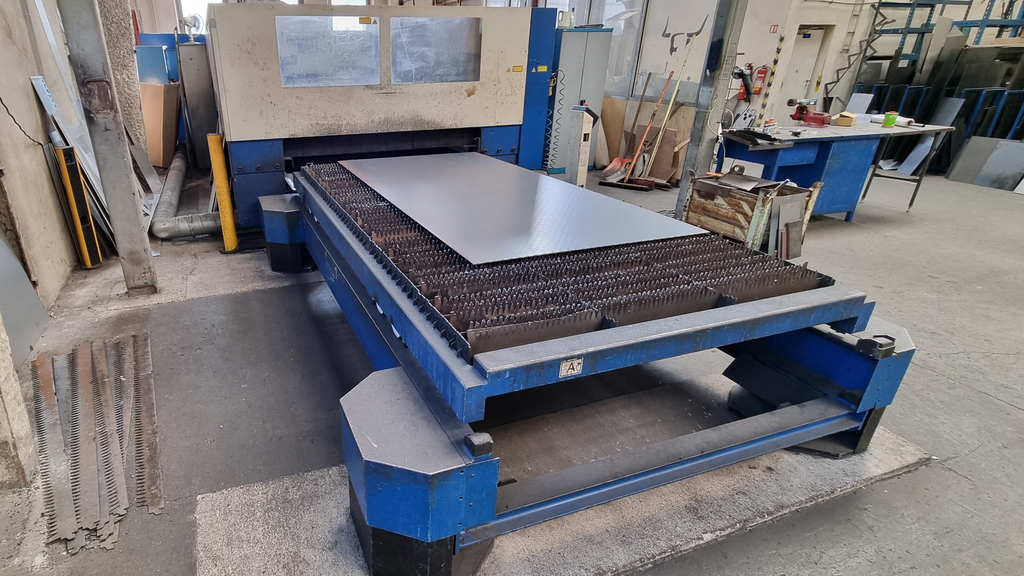

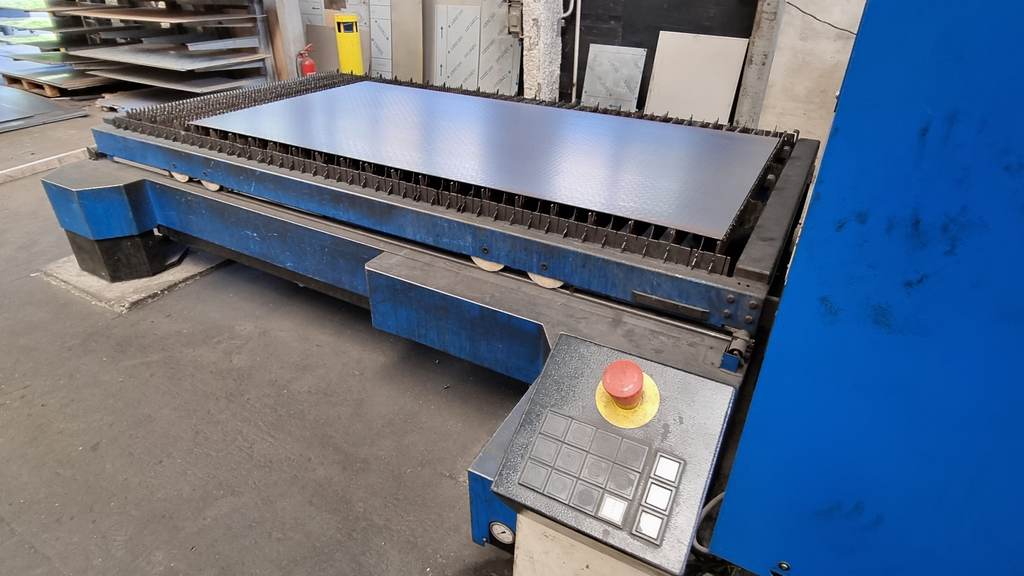

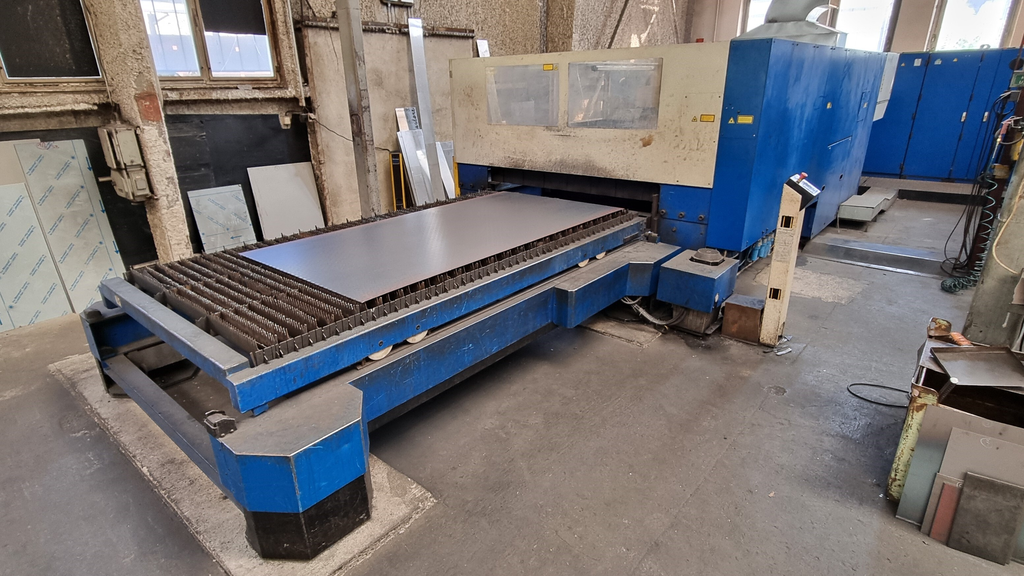

Laserový řezací stroj TRUMPF TRUMATIC L3030, vyrobený v roce 2005.

 Je určen k řezání obrobků z měkké oceli, nerezové oceli a hliníku. Při obrábění stroj využívá spolehlivý laserový zdroj TRUMPF TruFlow 3200 o výkonu 3,2 kW, který směruje laserový paprsek přes soustavu zrcadel na laserovou hlavu, což zaručuje mimořádnou kvalitu a přesnost řezu. Obráběné plechy mohou mít tloušťku až 20 mm (měkká ocel), 12 mm (nerezová ocel) nebo 10 mm (hliník). Laser je vybaven: moderním CNC řízením SIEMENS SINUMERIK 840D pro plnou kontrolu provozu stroje.

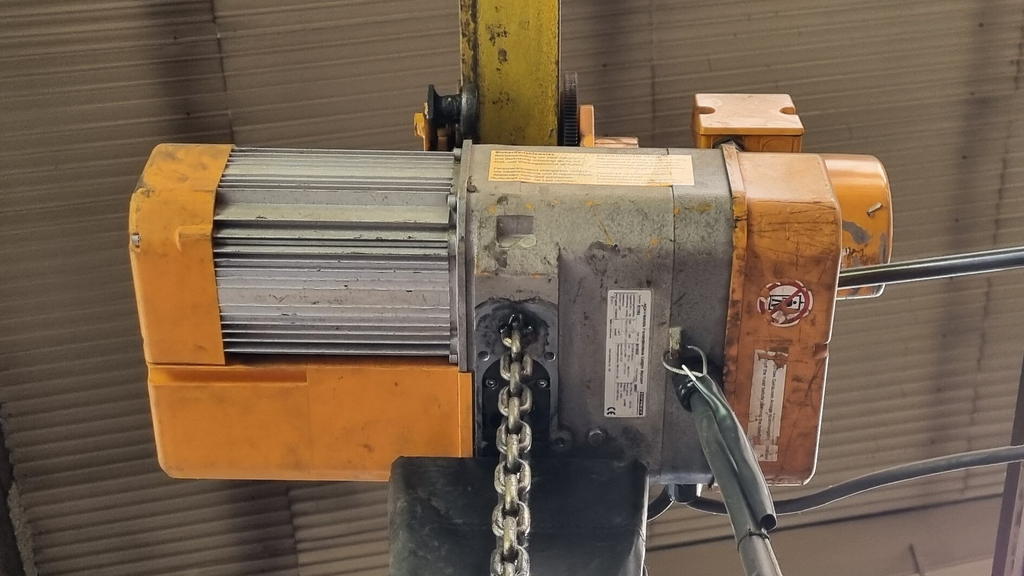

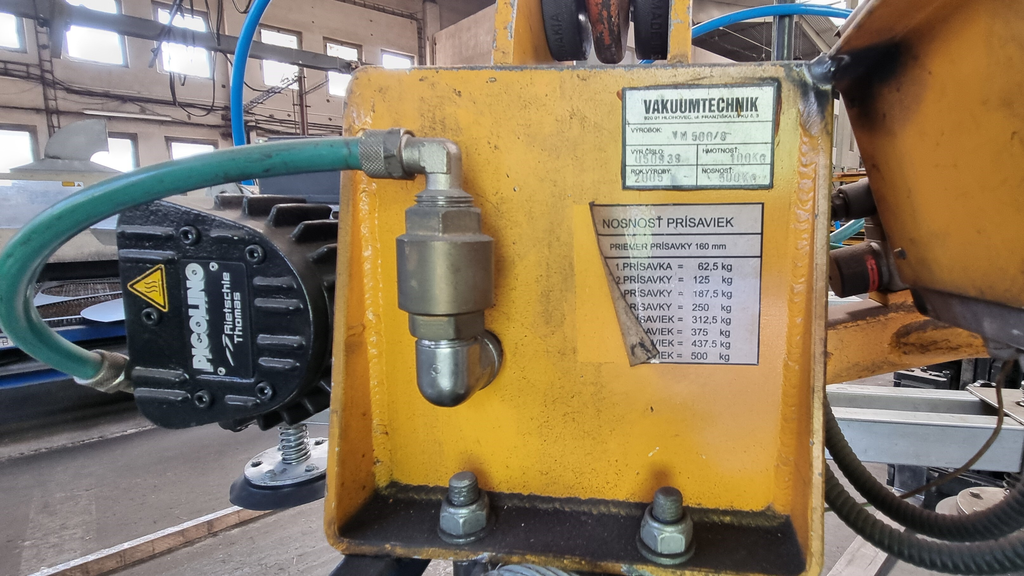

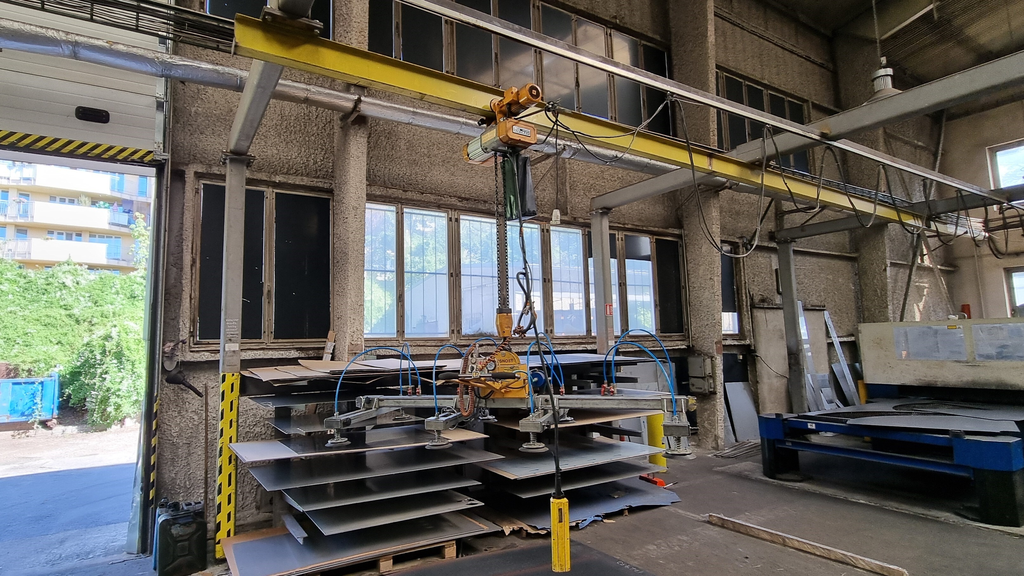

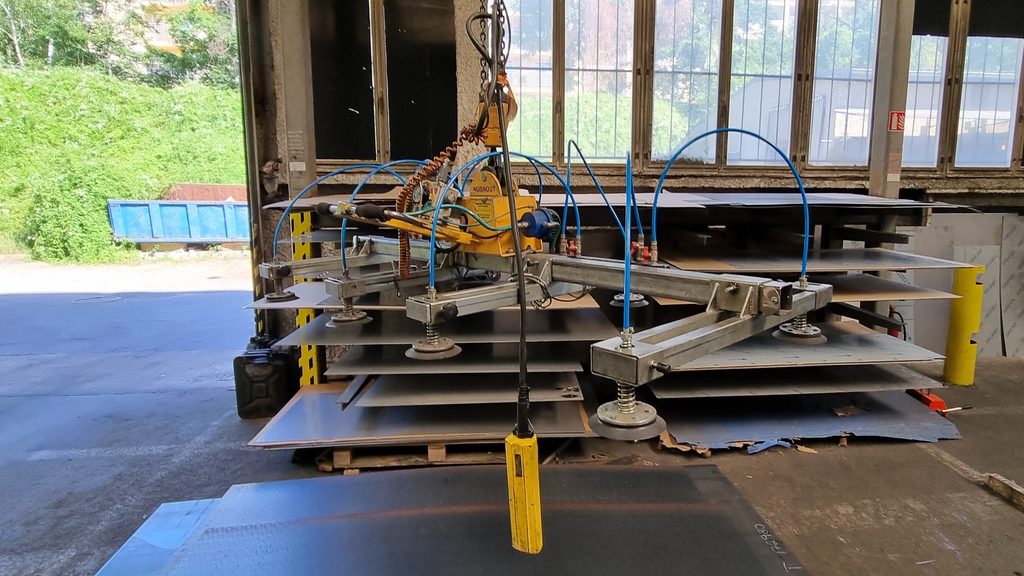

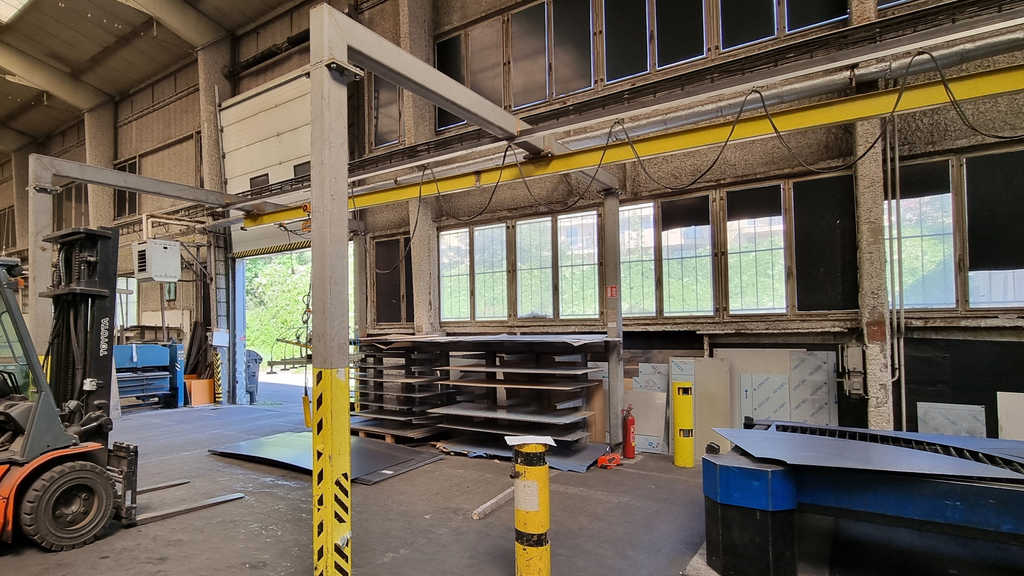

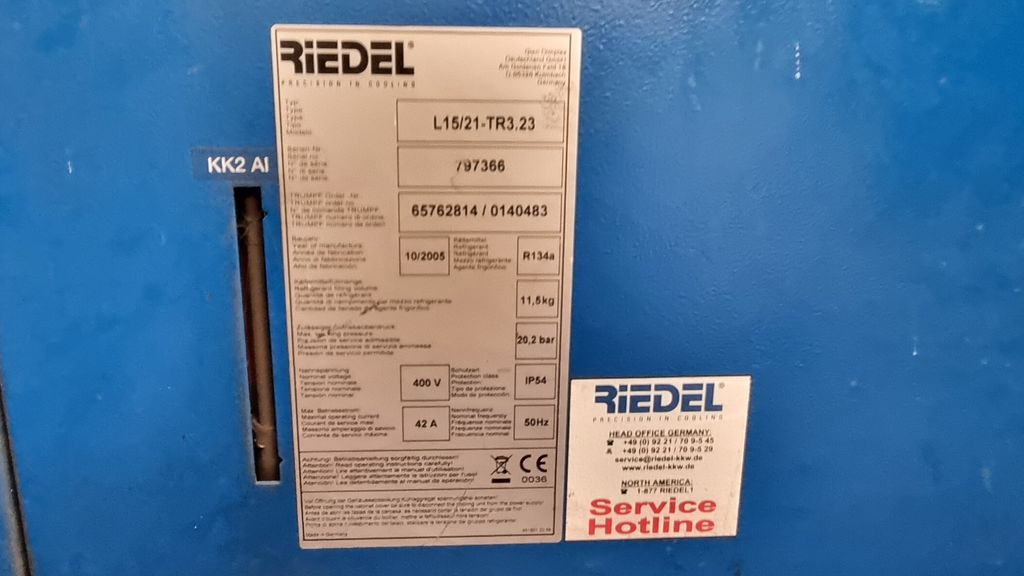

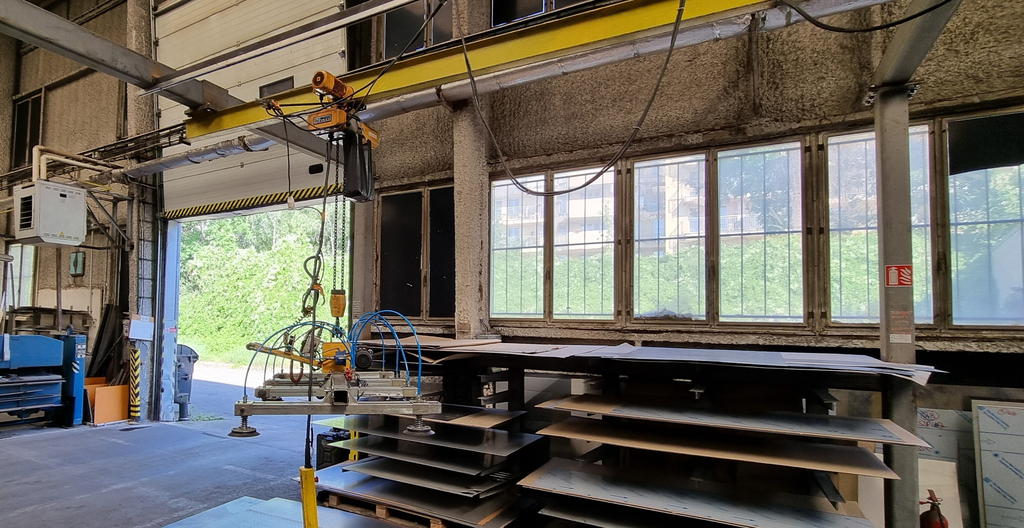

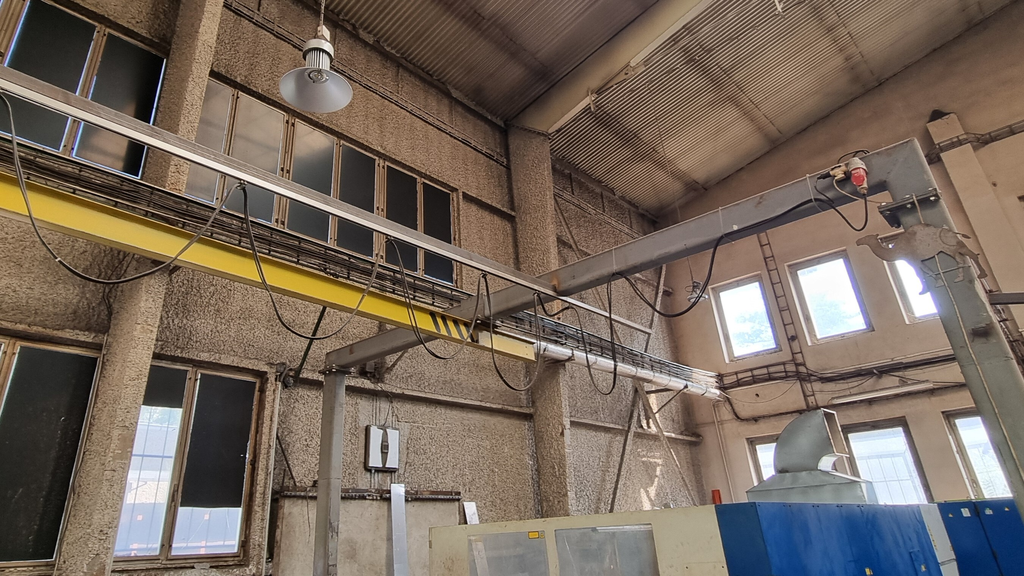

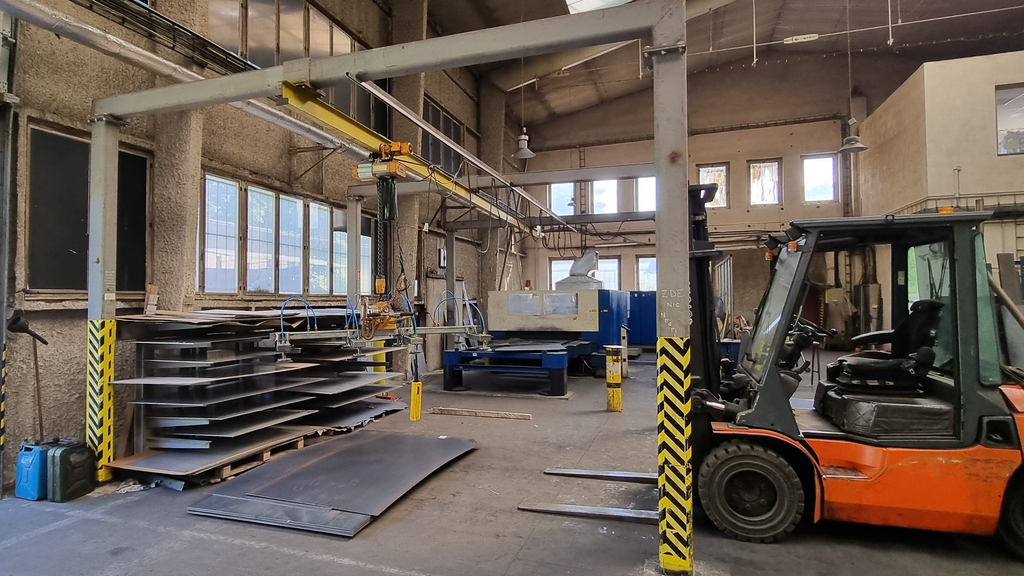

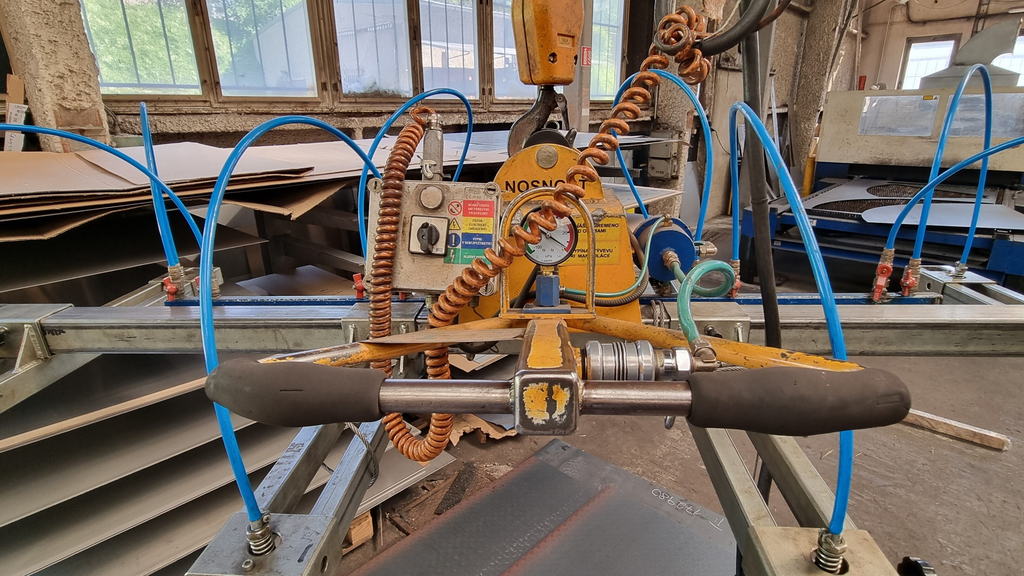

Stroj nabízen včetně odsávání RIEDEL L15/21-TR3.23, jeřábovým systémem s vakuovým nosičem materiálu a el. řetězovým hákem.

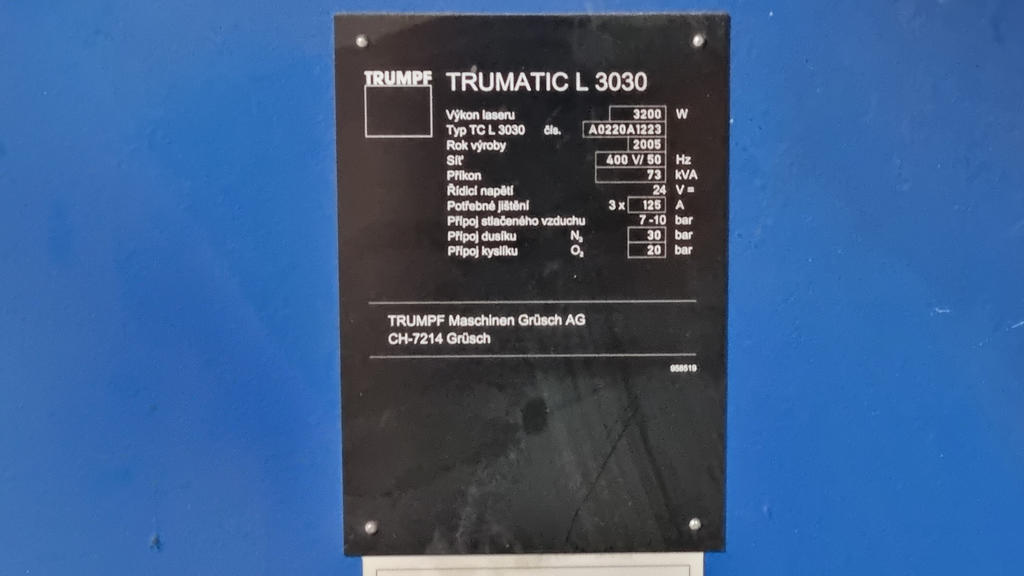

Technická data laserového řezacího stroje TRUMPF TRUMATIC L3030

• výkon laseru: 3,2 kW (3200 W)

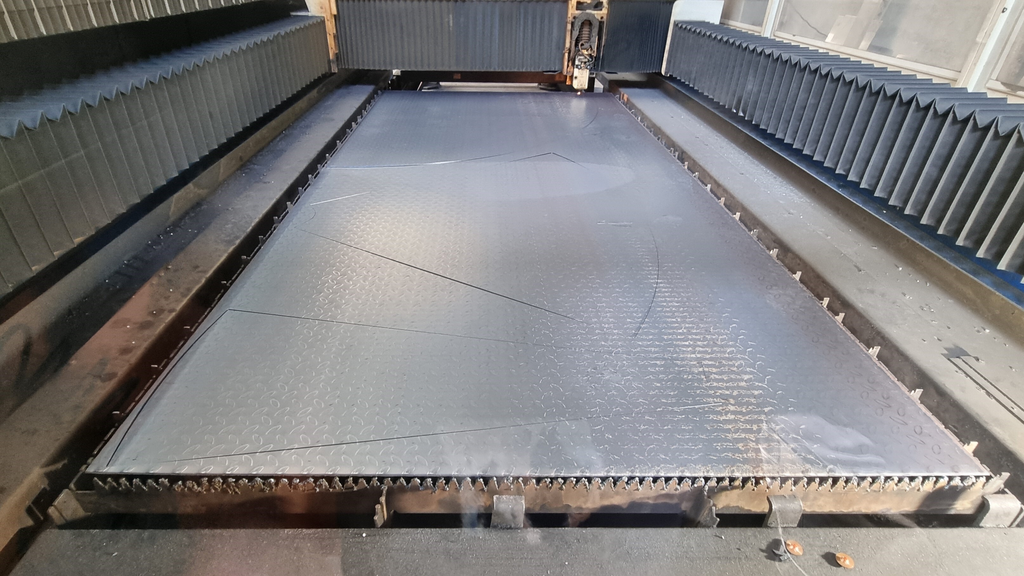

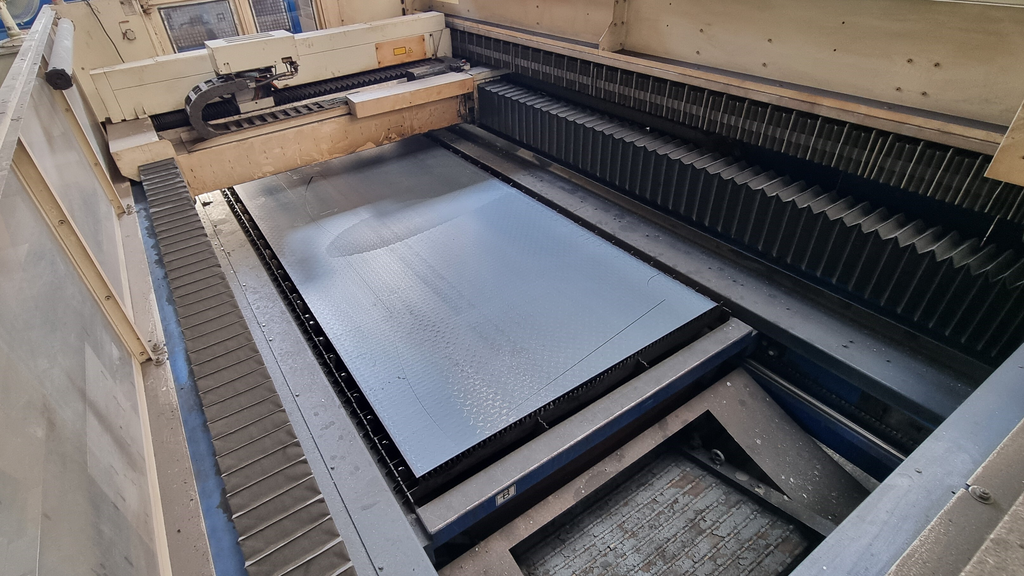

• pracovní plocha v ose X/Y/Z: 3000/1500/115 mm
• rychlost posuvu v ose X/Y/Z: 3104/1580/122 mm
• rychlost polohování rovnoběžně s osou: 60 m/min
• rychlost polohování při současném chodu pohonů os X a Y: 85 m/min
• maximální tloušťka obrobku (měkká ocel): 20 mm
• maximální tloušťka obrobku (nerezová ocel): 12 mm
• maximální tloušťka obrobku (hliník): 10 mm
• typ laseru: CO2
• vlnová délka: 10,6 μm
• připojovací výkon: 73 kVA
• připojení stlačeného vzduchu: 6 bar
• připojení dusíku N2: 30 bar
• připojení kyslíku O2: 20 bar
• napájení: 400 V; 50 Hz
• doba zapnutí stroje: 41 620 h
• doba vysílání laserového paprsku: 17 273 h
• doba běhu rezonátoru: 39 859 h
• průměrná spotřeba stlačeného vzduchu: 700 l/min
• rozměry (d x š x v): 9800 x 5300 x 2000 mm
• prostorové nároky (d x š x v): 17000 x 8000 x 2800 mm
• celková hmotnost stroje TRUMATIC L3030: 11 500 kg

Vybavení laserového řezacího stroje:

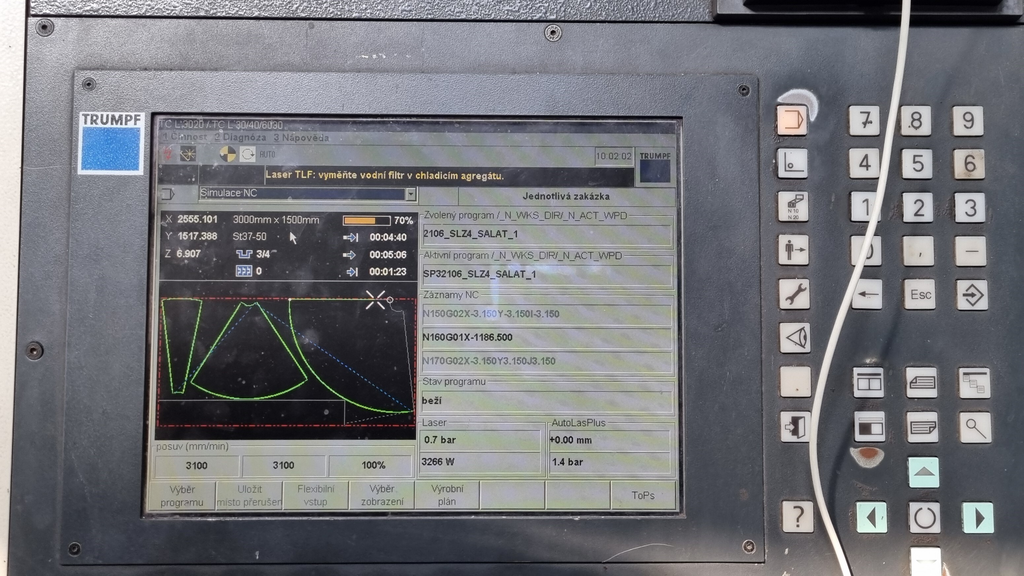

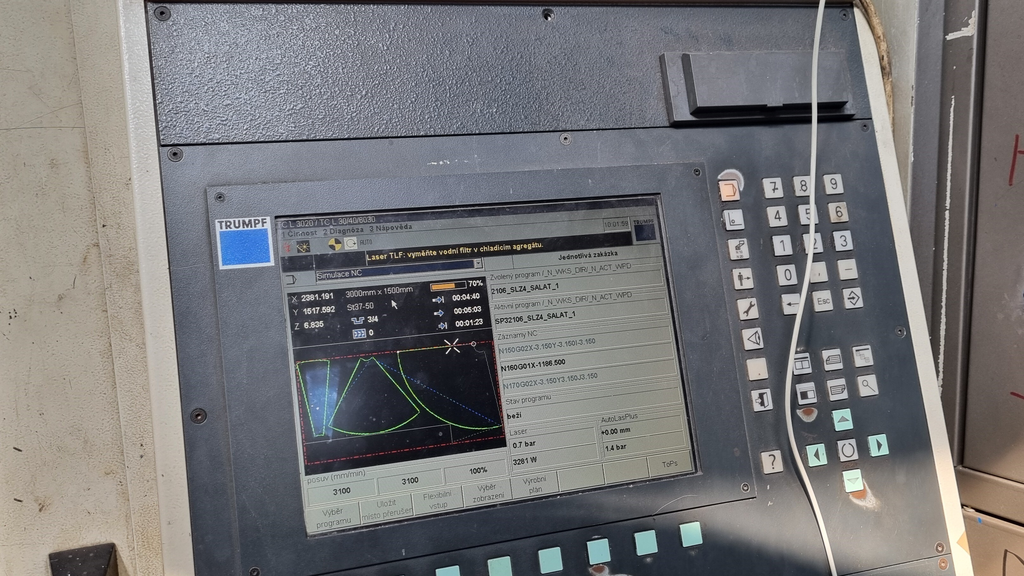

• CNC řídicí jednotka: SIEMENS SINUMERIK 840D

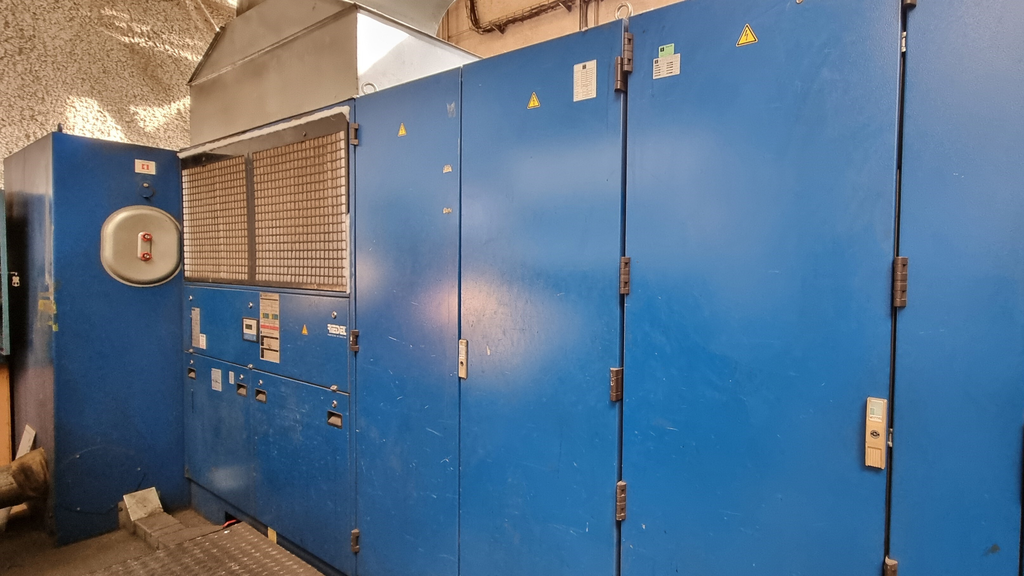

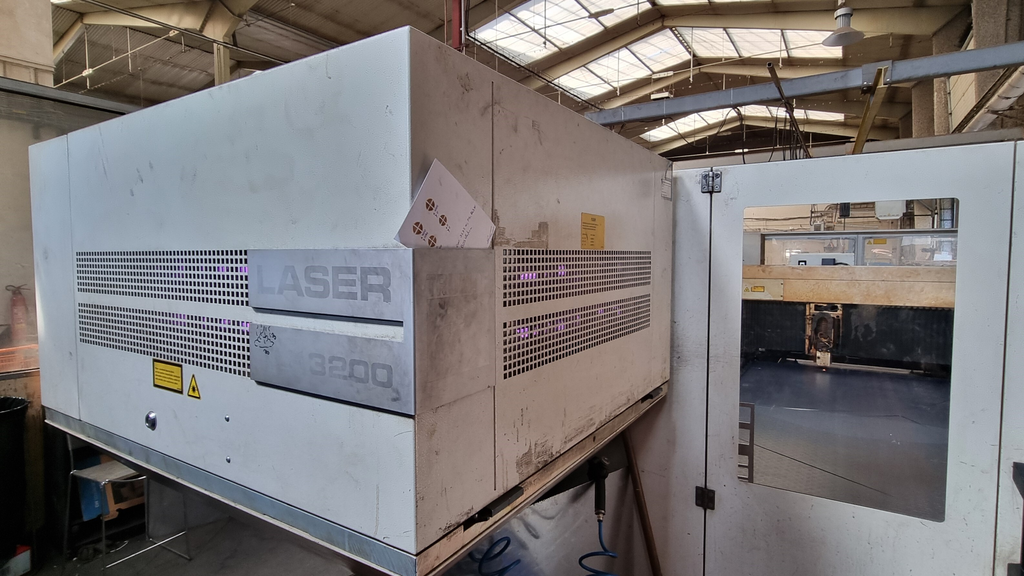

• laserový zdroj: TRUMPF TruFlow 3200
• servomotory os X,Y,Z
