UNIVERZÁLNÍ HORIZONTÁLNÍ CNC VYVRTÁVACÍ STROJ WHN 13 | Podrobný popis

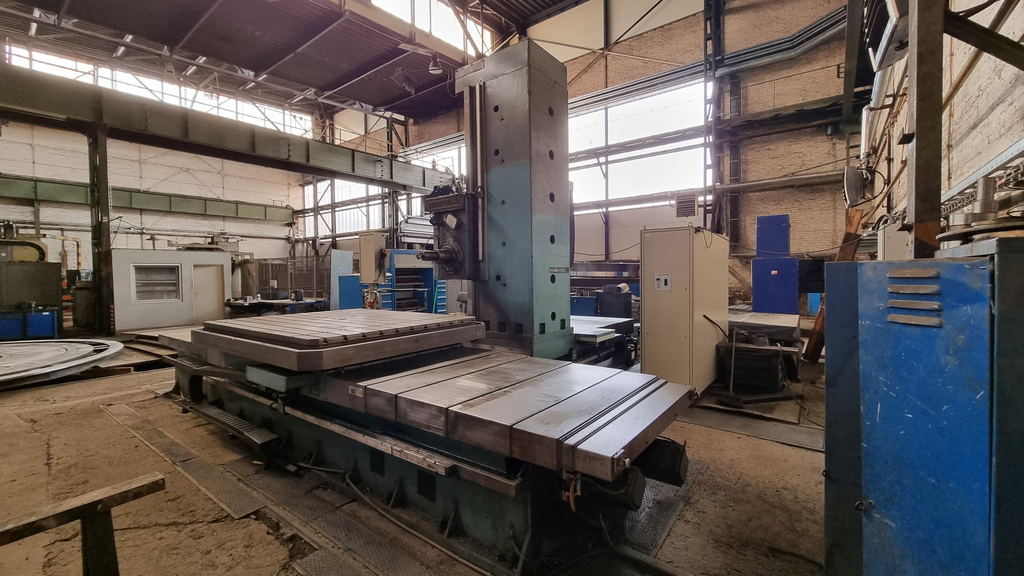

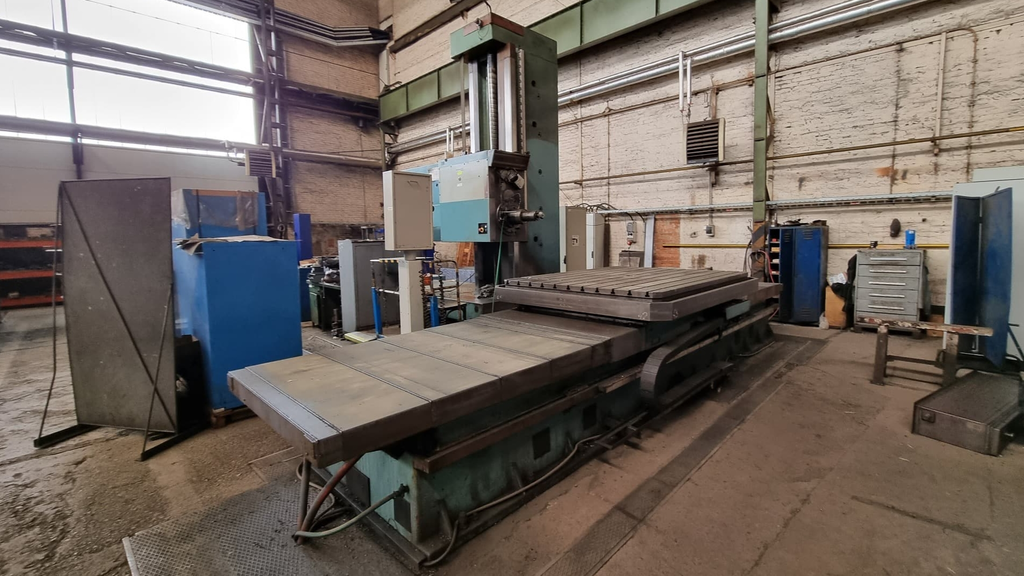

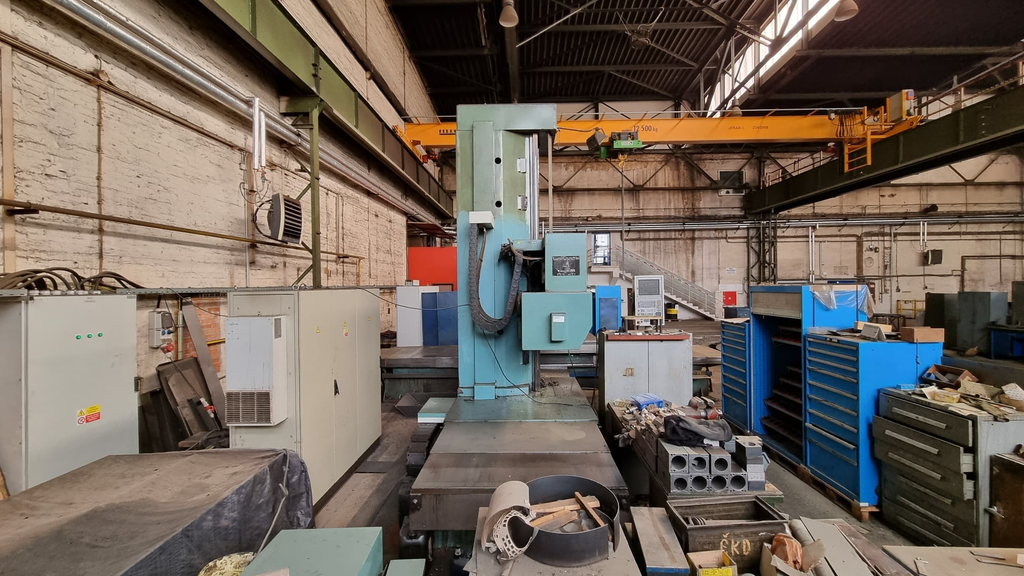

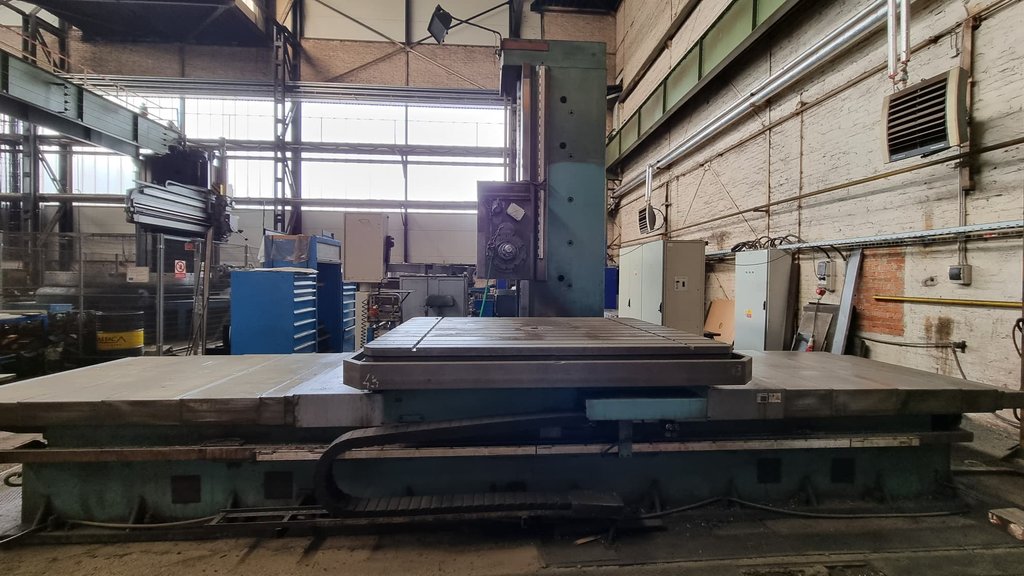

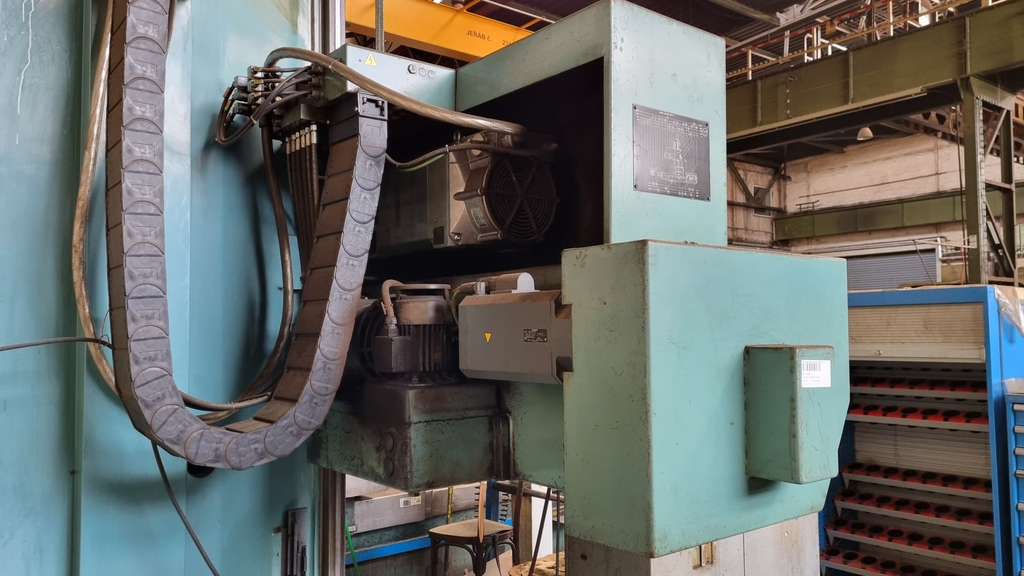

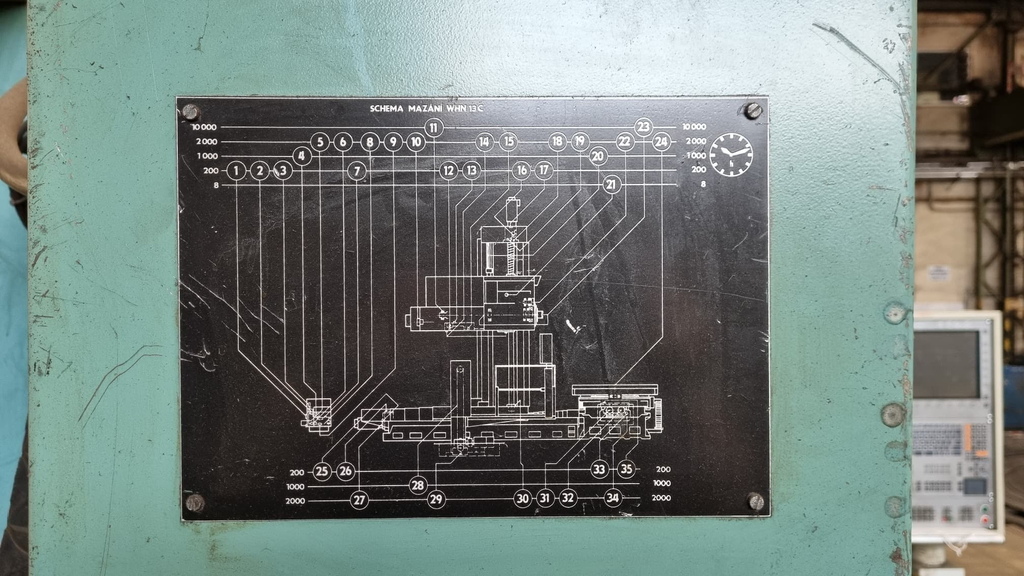

UNIVERZÁLNÍ HORIZONTÁLNÍ CNC VYVRTÁVACÍ STROJ WHN 13

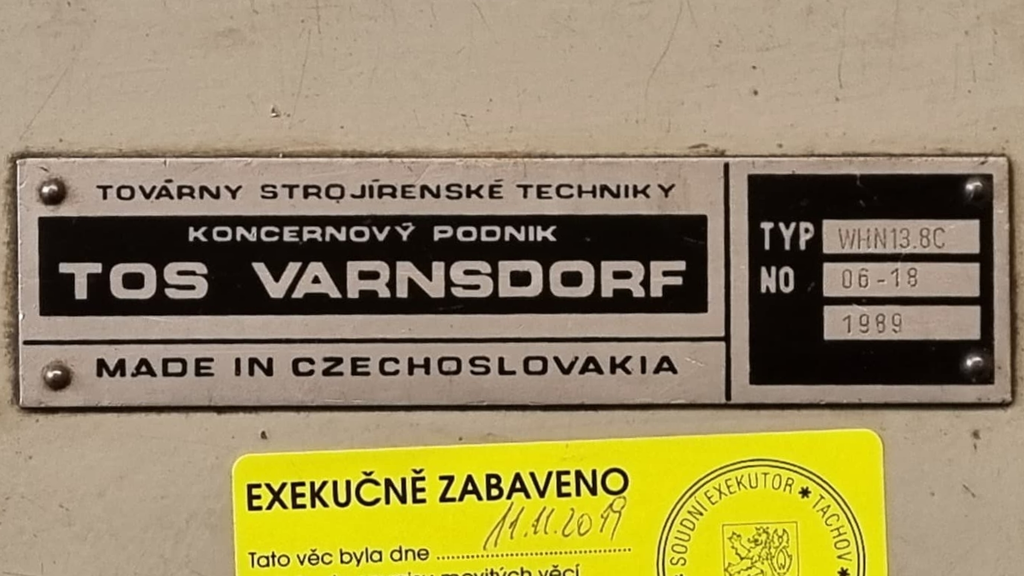

Rok výroby 1989

VIN 06-18

Technické parametry:

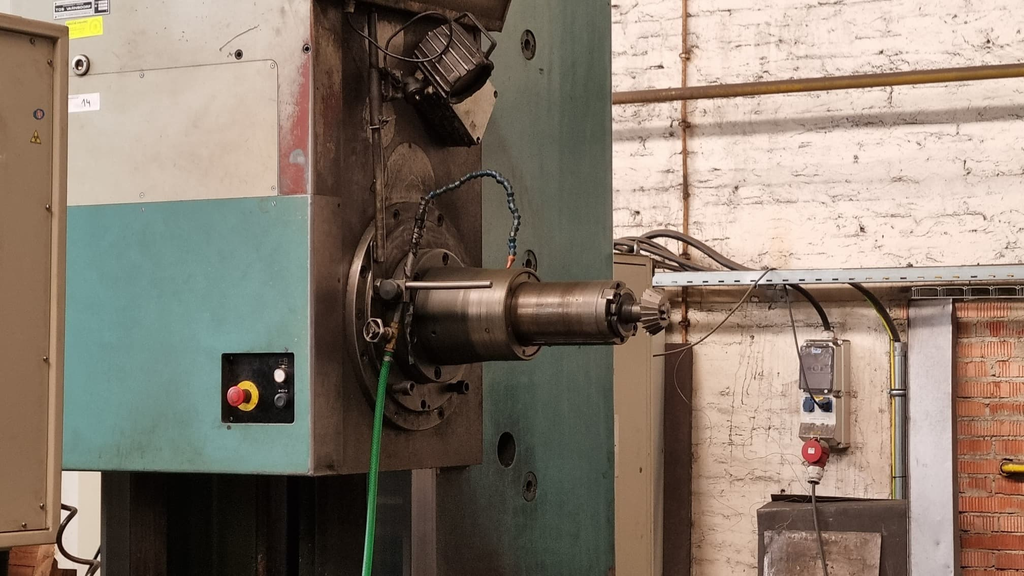

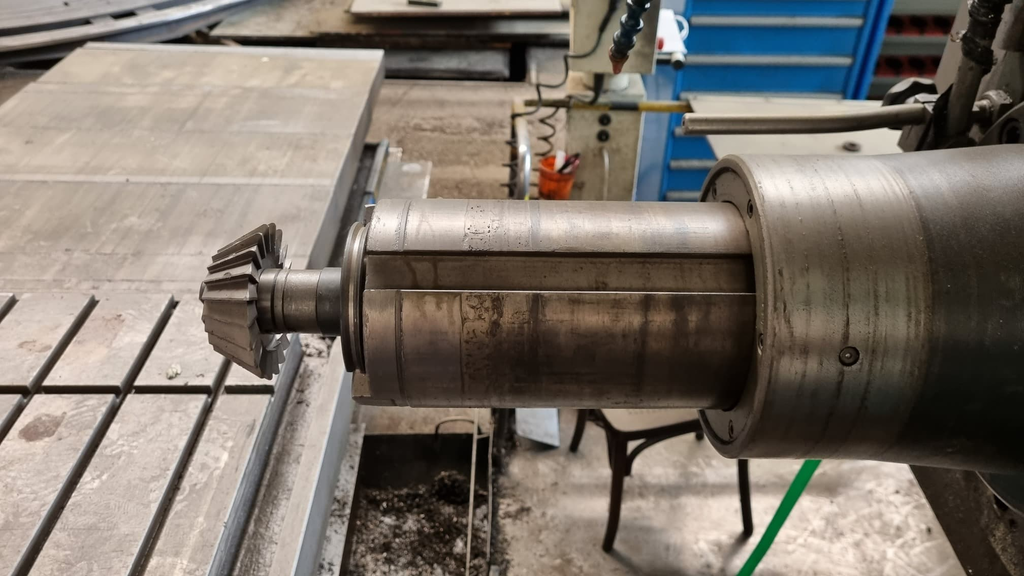

- průměr pracovního vřetena 130 mm

- kuželová dutina pracovního vřetena ISO 50

- vysunutí pracovního vřetena (W) 800 mm- rozsah otáček pracovního vřetena 5 až 1.000 ot/min

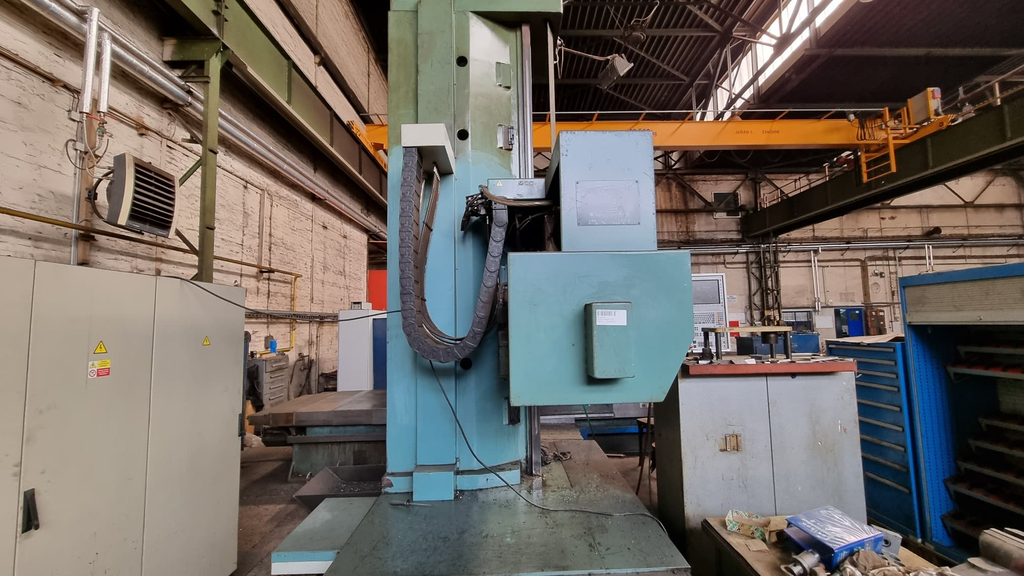

- svislé přestavení vřeteníku (Y) 2.000 mm

- podélné přestavení stojanu (Z) 1.250 mm- příčné přestavení stolu (X) 3.500 mm

- rychlost pojezdu 6.000 mm/min

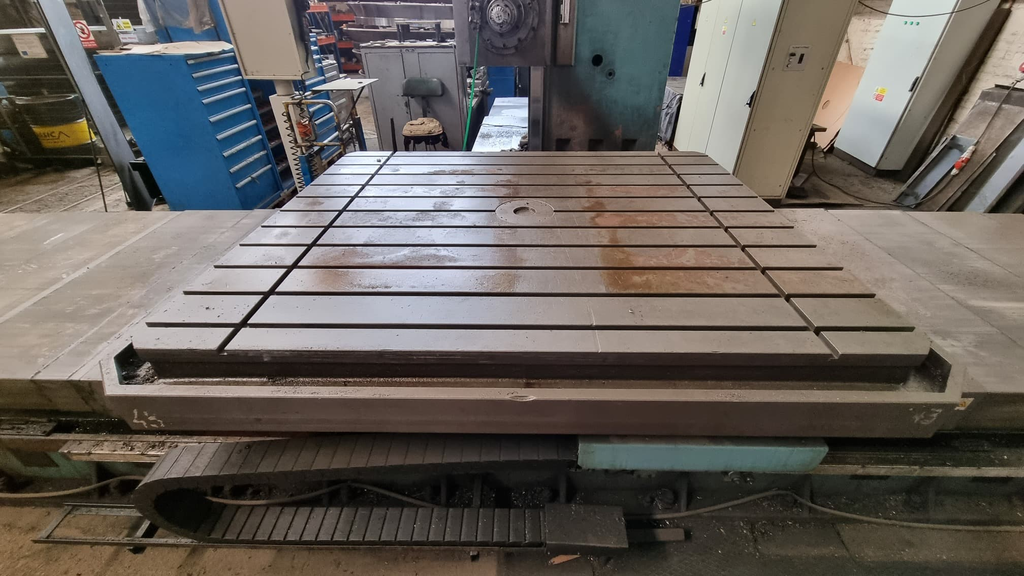

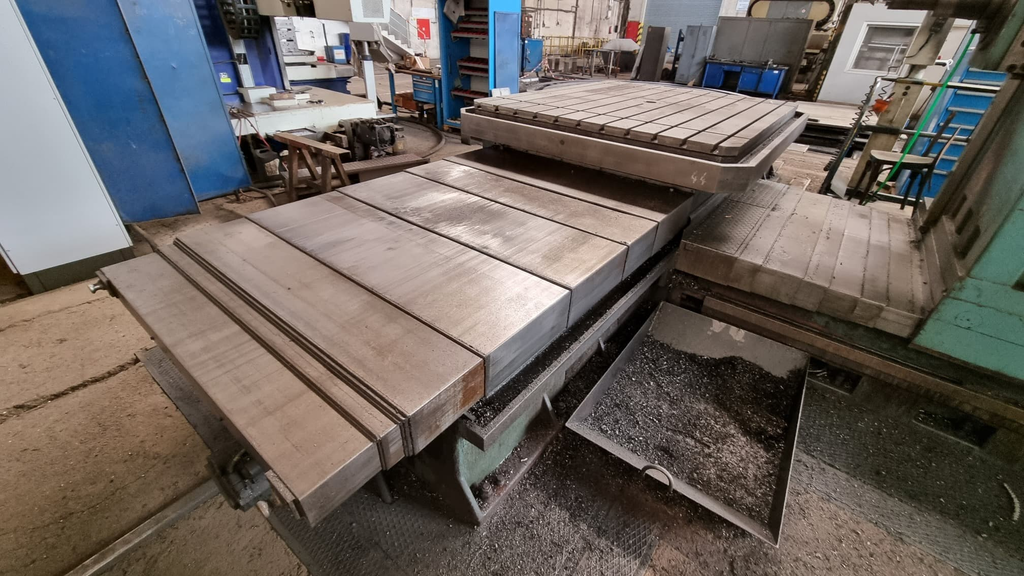

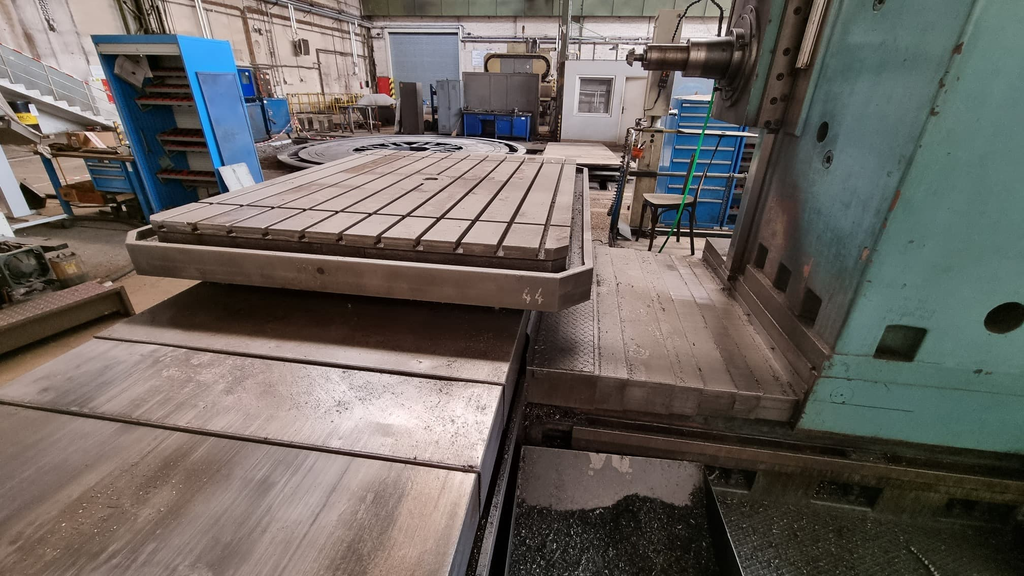

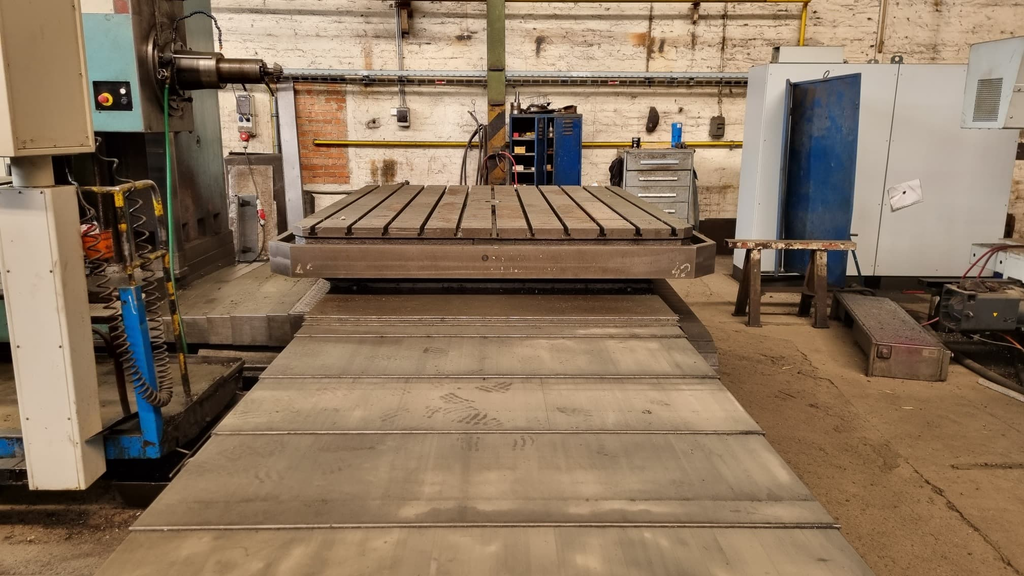

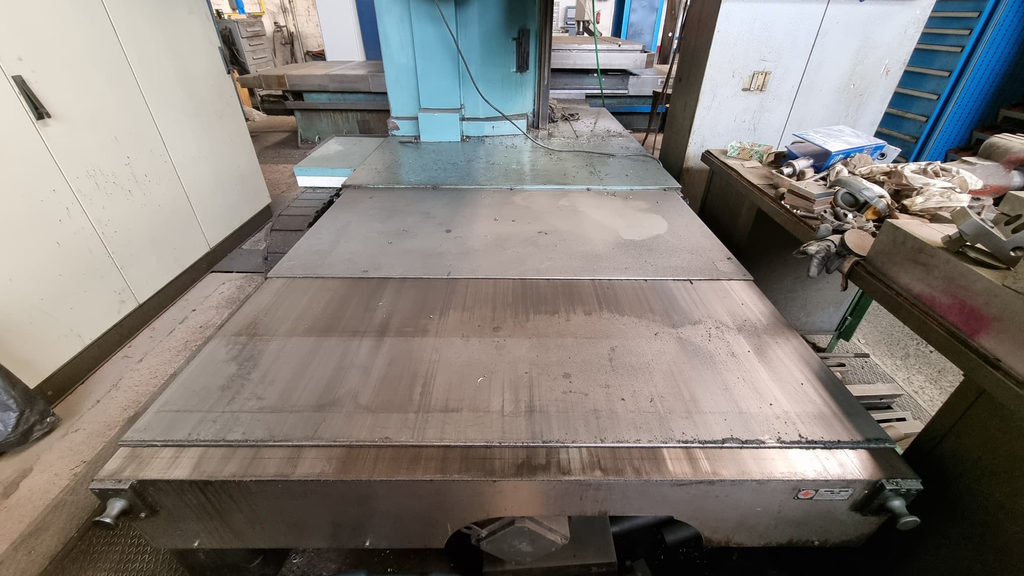

- upínací plocha stolu 2000 x 1800mm

- maximální hmotnost obrobku na střed stolu 12.000 kg

- instalovaný příkon stroje 37 kVa

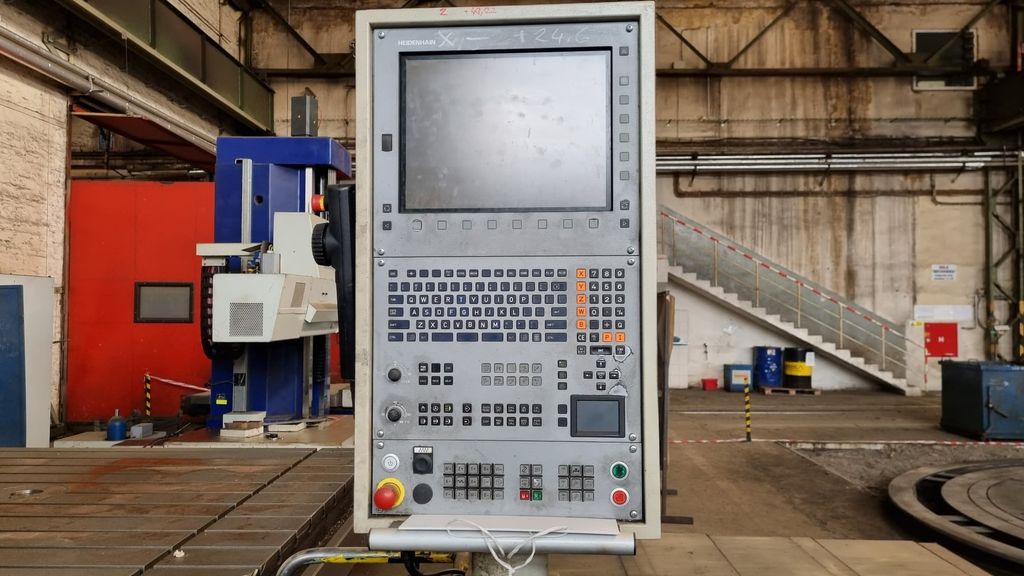

- systém iTNC 530 Heidenhain

- software, zpracování PLC programu pro typ stroje- monitor- vstupy a výstupy

- digitální převodníky pro osy X, Y, Z, W, B, S

- digitální pohony a motory pro osy X, Y, Z, W

- Siemens Simodrive 611

- digitální pohon a motor pro otáčky vřetene

- Siemens 1FT6 a 1PH7- ruční kolečko HR 420

- lineární kódované odměřování osy X, Y, Z, W

- Heidenhain

1. osa X LB382C l 3740 mm sada

2. osa Y LS187C l 2240 mm sada

3. osa Z LS187C l 1340 mm sada

4. osa W LS1020 l 1020 mm sada

- rotační kódovaný snímač ROD 780C pro otočný stůl osa B - 18000 dílků/ot. + spojka.

V roce 2012 - nový systém Heidenhain 530i.
