SAG a.s.-Linka pro podélné dělení plechu | Podrobný popis

Přehled instalovaných příkonů: 1- pohyb vozíku 0,55 kW -1,5 A
                                             2 -odvíječ manipulační motor 1,5 kW-3,5 A
                                             3 -hydraulika 5,5 kW 11,5 A
                                             4- nůžky 18,5 kW -36 A 2800 ot
                                             5-navíječ 55 kW -104 A 15000 ot
                                             6-otočný stojan 1,1 kW-2,5 A
                                             7-fréza na odpad 5,6 kW

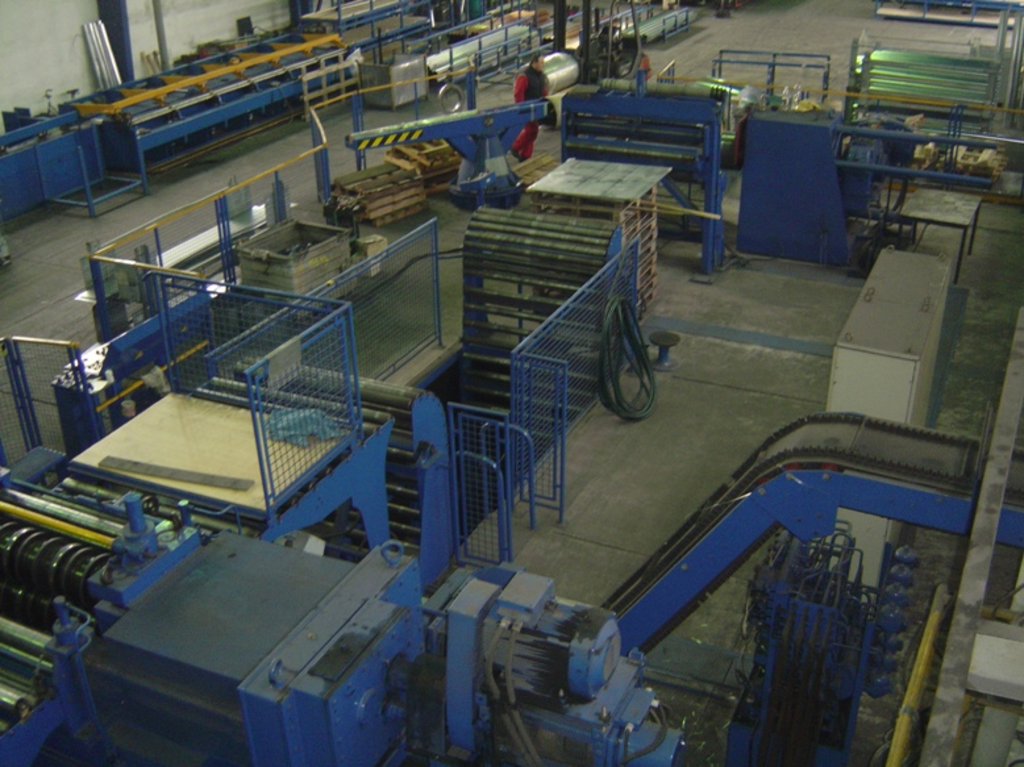

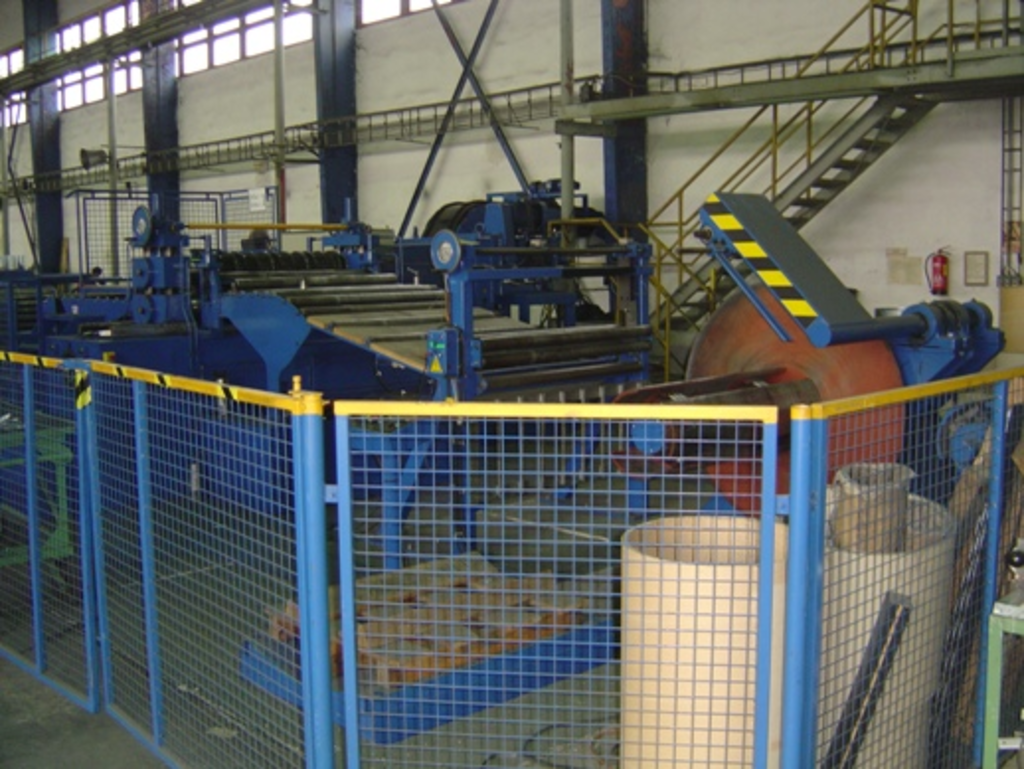

Technický popis a charakteristika zařízení : Zařízení slouží k podélnému dělení širokého svitku na pásy

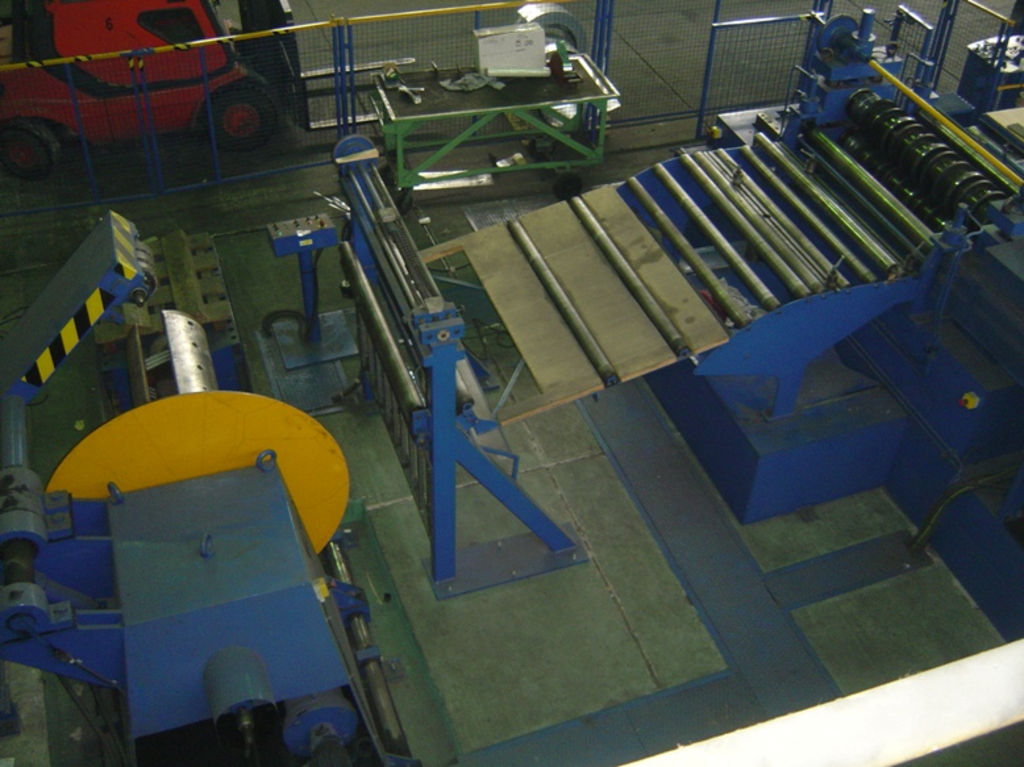

1. Odvíječ: Široký svitek je pomocí vozíku s elektrickým pojezdem a hydraulickým zvedákem nasazen na trn odvíječe. Hydraulickým rozepnutím tohoto trnu je svitek upevněn. Na povrch svitku je přitlačena rolna, která zabraňuje rozvinutí a zároveň snímá povrchový průměr pro řízení hydraulické brzdy odvíječe. Pro účely zakládání plechu je odvíječ vybaven pomocným elektrickým pohonem. Celý odvíječ se pohybuje hydraulicky v příčném směru podle údajů optického snímače hrany ,aby se vyrovnaly nepravidelnosti v navinutí širokého svitku. Pro usnadnění zakládání následuje za snímačem hrany svitku válečková dráha k rotačním nůžkám podélného dělení.

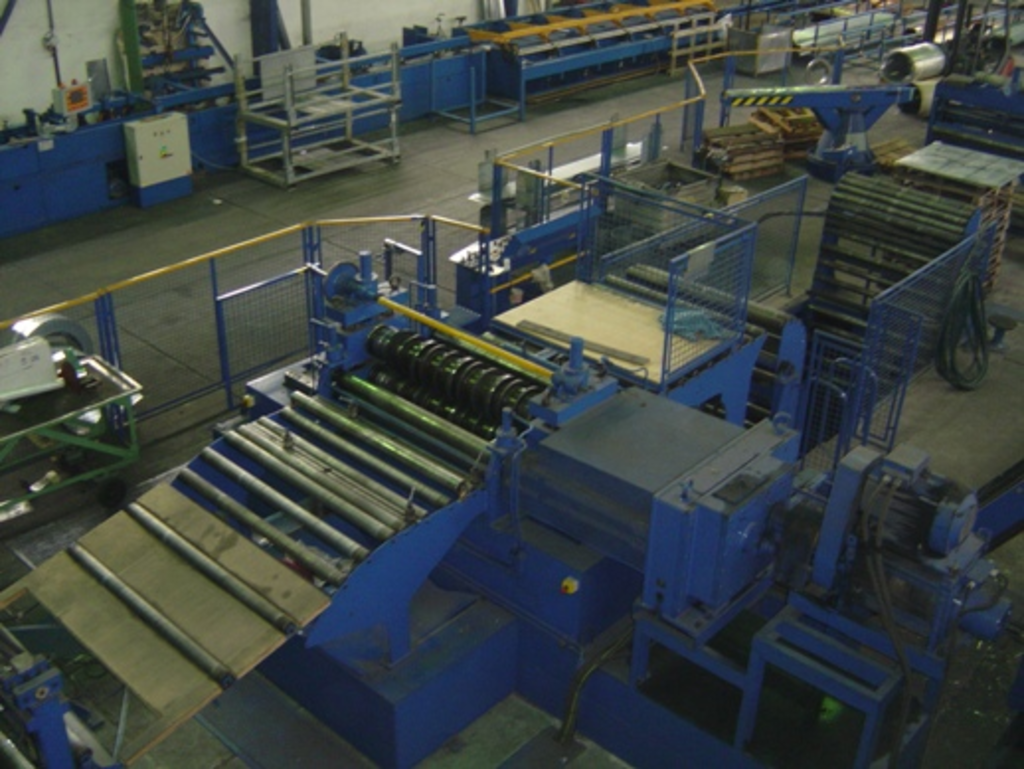

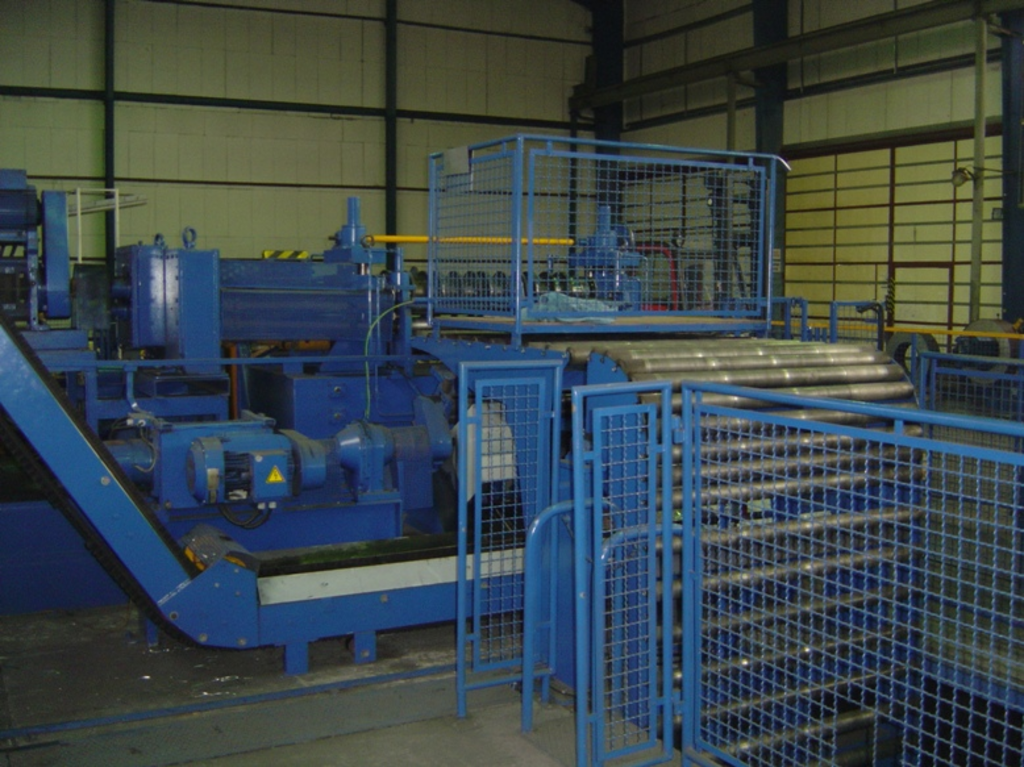

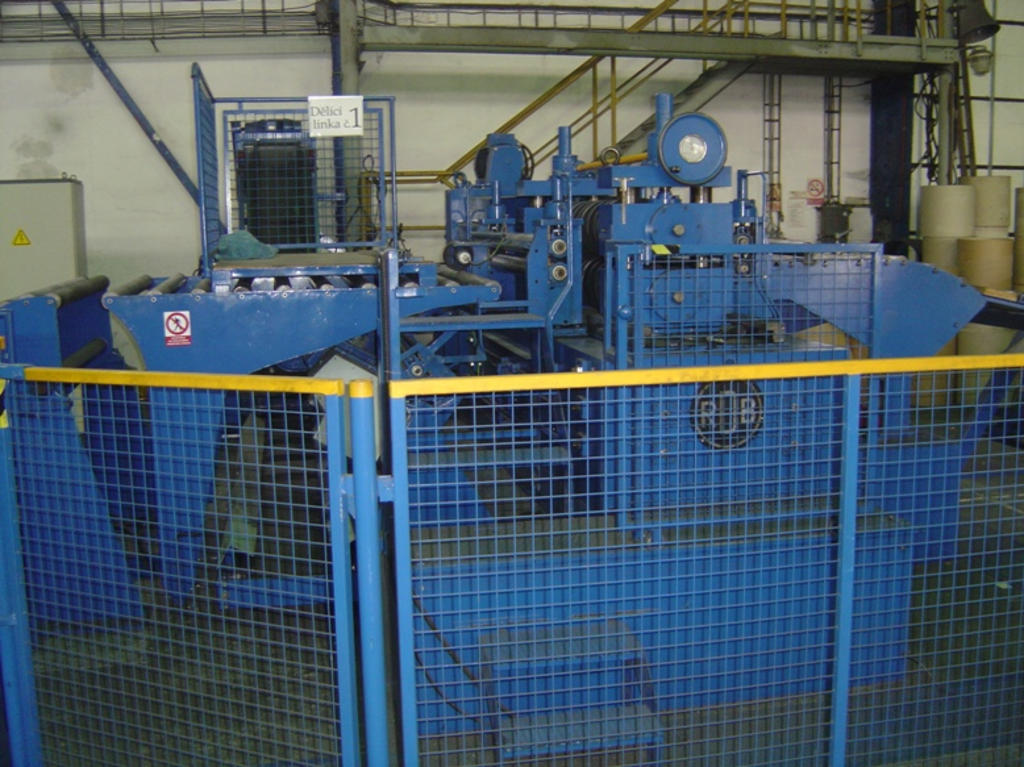

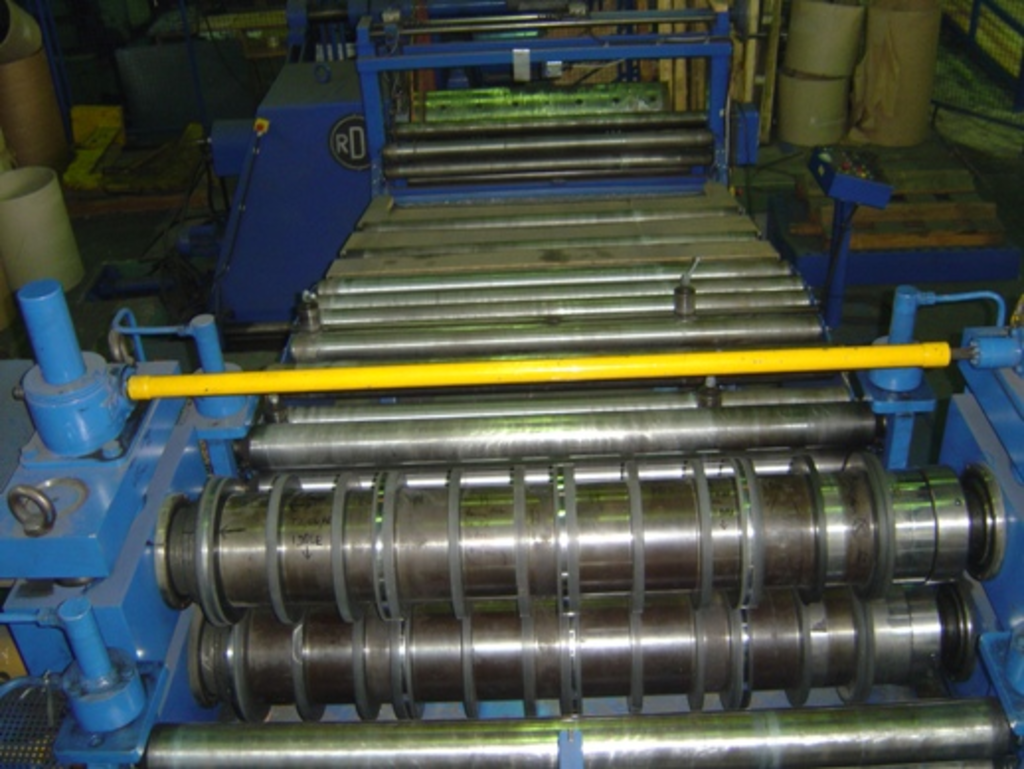

2. Rotační nůžky podélného dělení jsou poháněny plynule řízeným elektrickým pohonem s převodovkou a rozdělovačem s kardanovými hřídeli pro podávací a odebírací válce. Tyto válce jsou přitlačovány hydraulicky. Šířka střihaných pásů je určena sestavením nožové hlavy. Vůle střihu je vymezena podložkami,hloubka řezu je nastavena mechanickým stejnoběžným posuvem. Pod nůžkami jsou frézy pro drcení odpadních pásků, jejichž pohon je také plynule řízen. Úlomky odpadu jsou pásovým dopravníkem vyskladňovány do kontejneru mimo budovu.

3. Odebírací válce přitlačované hydraulicky zarovnávají případné otřepy střihu.

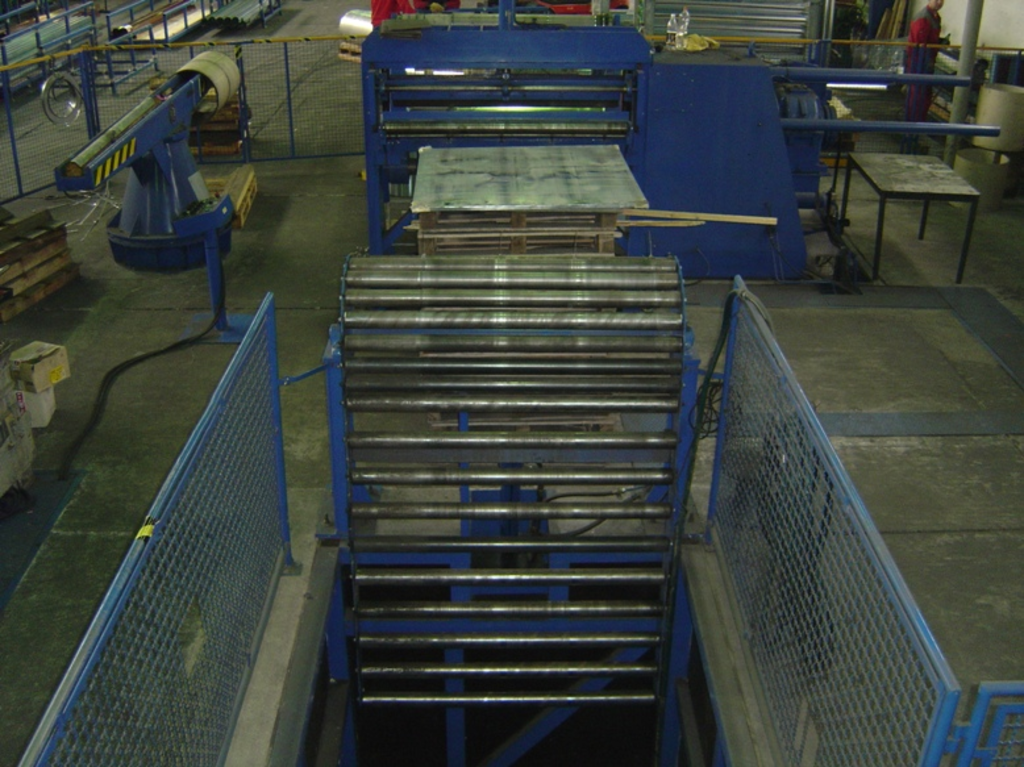

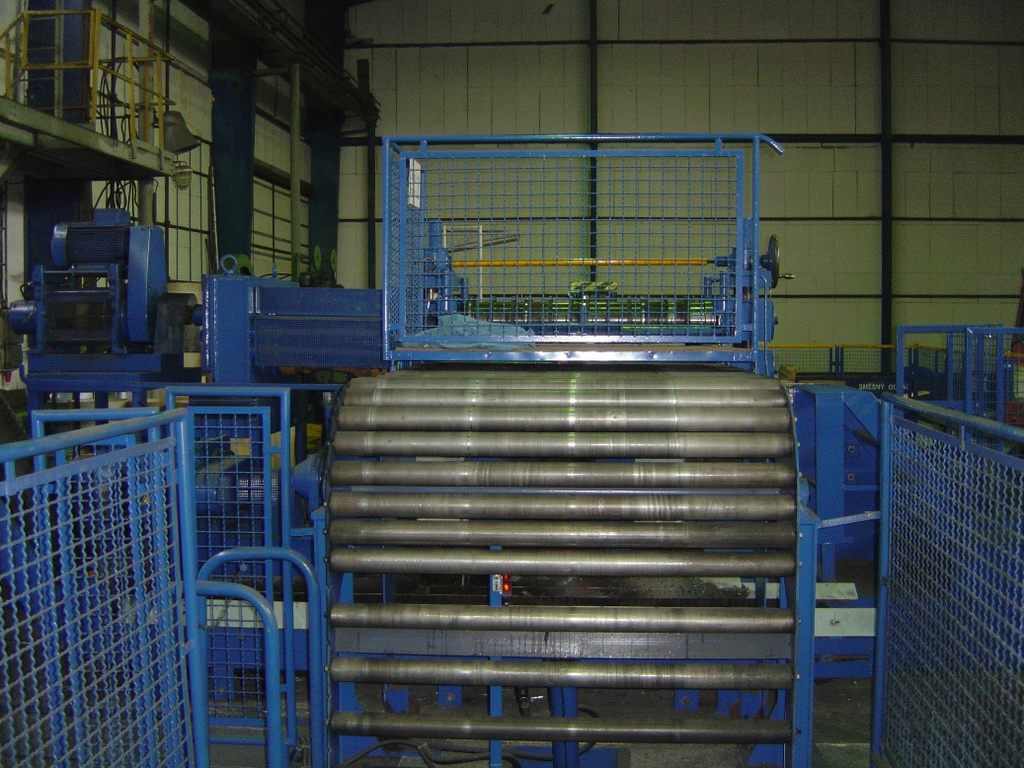

4. Hydraulicky ovládané válečkové mosty vedou nastříhané pásy do smyčkové jámy pro vyrovnání nerovnoměrnosti navíjení. Infračervené snímače ve smyčkové jámě zaručují správný průvěs plechu. Za smyčkovou jámou následuje prostor vyhrazený pro příčné dělení plechu (předpokládáme dělení při stojícím pásu)

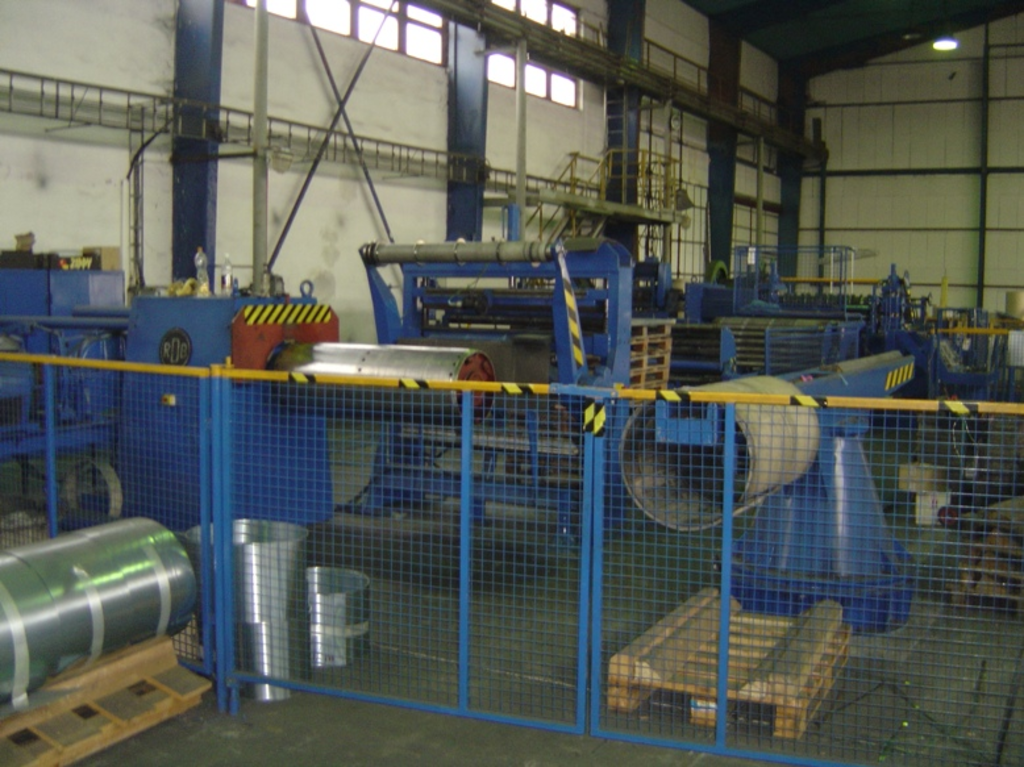

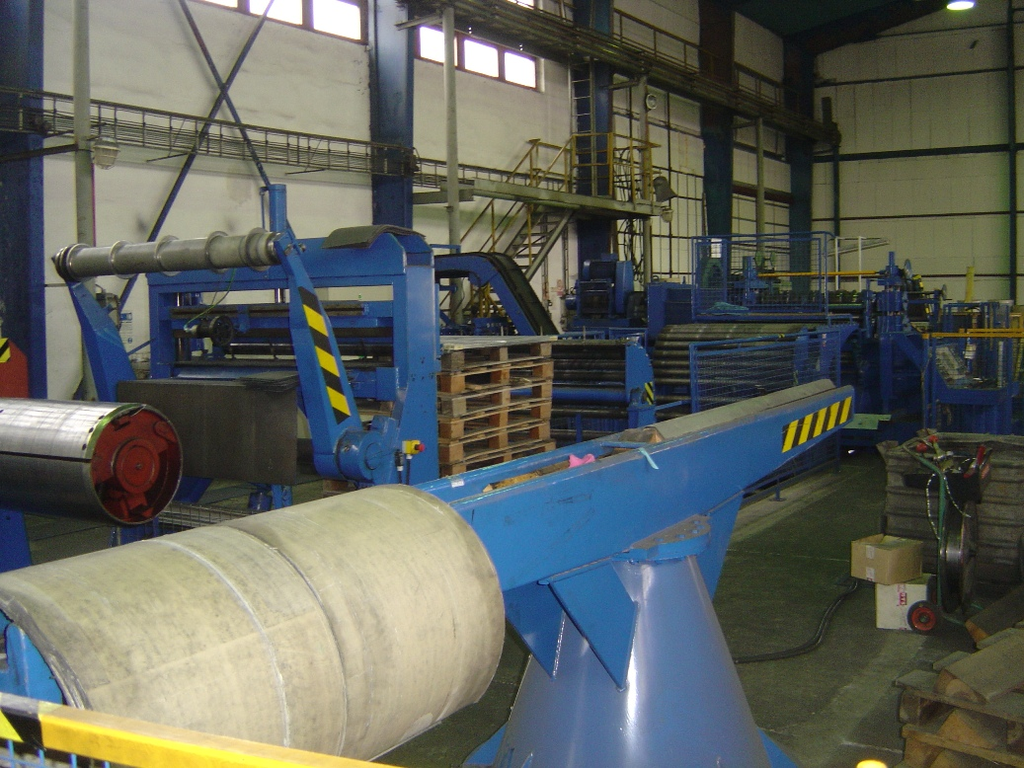

5. Navíječ: Před navíječem jsou pásy plechu napínány hydraulicky přitlačovanou brzdou. Rameno separátoru vede pásy plechu na buben navíječe. Separátor musí být pomocí vložek přizpůsoben šířce nastavení nůžek Navíječ svitků 5t má plynule řízený elektrický pohon. Rychlost navíjení je řízena pomocí údajů ze dvou inkrementálních snímačů ( u nůžek a u separátoru) tak, aby obvodová rychlost navíjeného svitku odpovídala rychlosti střihání. Dělené svitky jsou na trnu drženy hydraulicky. Hotové svitky jsou hydraulicky vysunuty na odbavovací dvouramenný kříž. Z kříže, který je otáčen motoricky je nadělený materiál odebírán jeřábem.

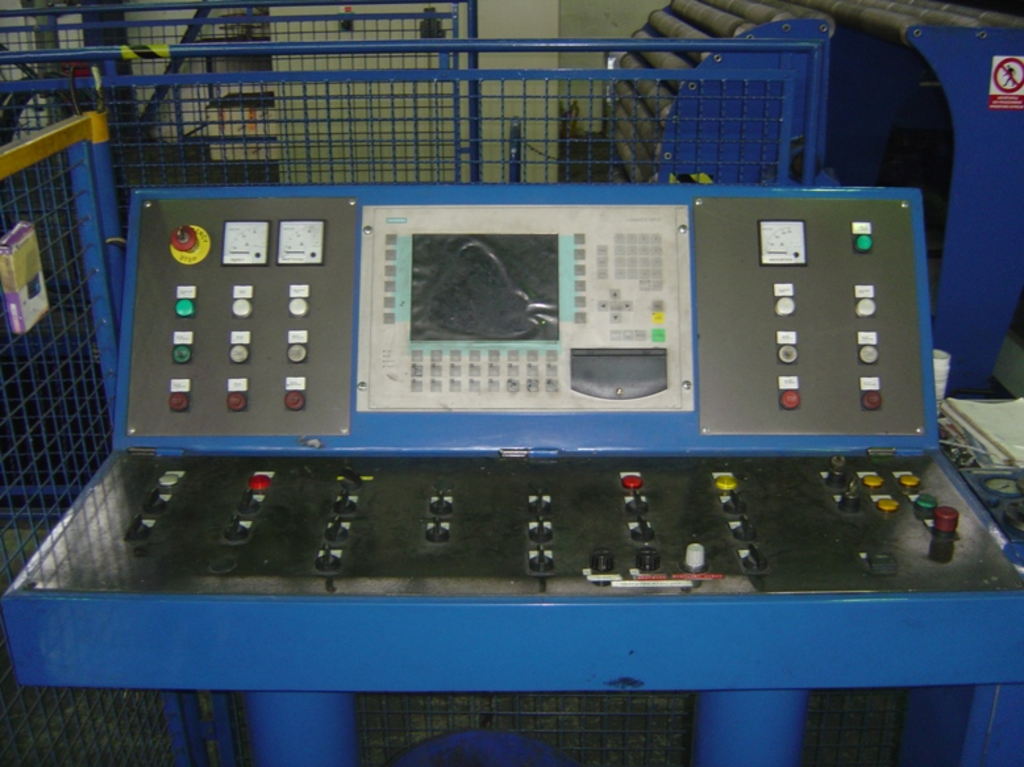

6. Řízení linky automatizováno průmyslovým řídícím systémem SIMATIC s procesorem CPU 315 pro obsluhu stroje jediným pracovníkem obsluhy. Linka má tři plynule řiditelné elektrické pohony (navíječ, nůžky a frézy na šrot) a tři plynule řiditelné hydraulické veličiny (brzda odvíječe, napínání navíjeného svitku a přítlak separátoru). Ovládací ventily hydrauliky jsou soustředěny spolu s agregátem do společné jednotky. Elektrická výbava linky je zabírá dvě pole stacionárního rozdělovače. Kromě centrálního ovládacího pultu slouží k usnadnění ovládání stroje při zakládání materiálu dva podružné ovládací pulty. Linka je po celkové rekonstrukci v roku 2003-4.
