Obráběcí centrum 5osé MCV1000D5AXMAS Kovosvit | Podrobný popis

Pro účast ve výběrovém řízení je nutné splnit tyto podmínky:

1. Registrovat se na stránkách www.prokonzulta.cz
2. Přihlásit se do vybraného VŘ
3. V příslušném VŘ je potřeba vložit:

• Nabídku kupní ceny
• Podepsanou kupní smlouvu
• Podepsané podmínky VŘ

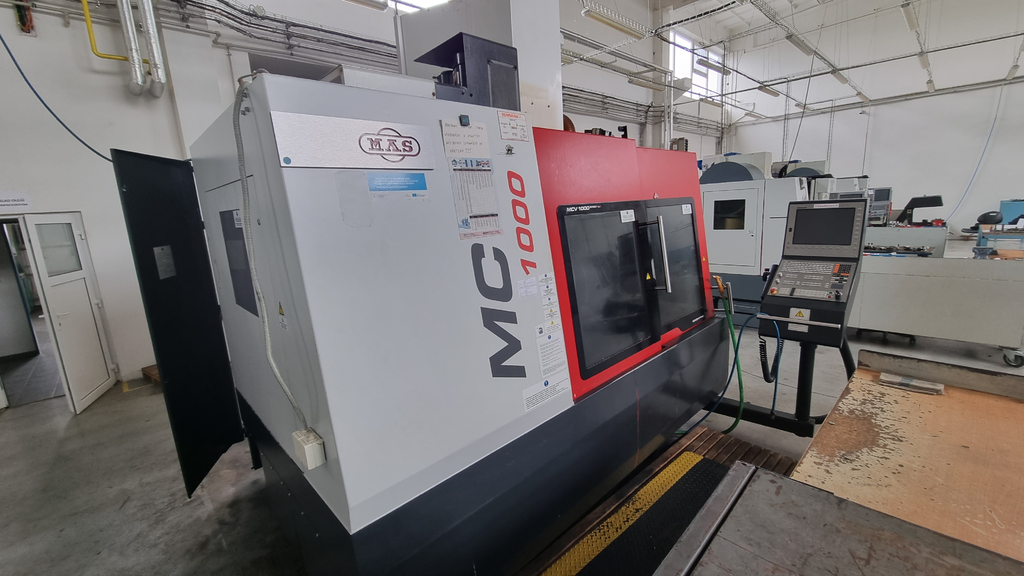

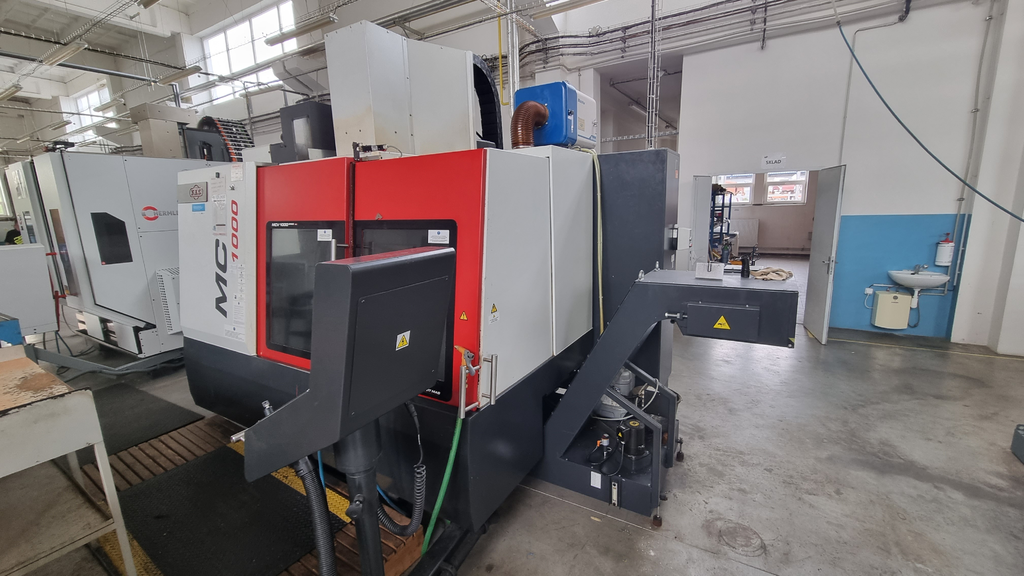

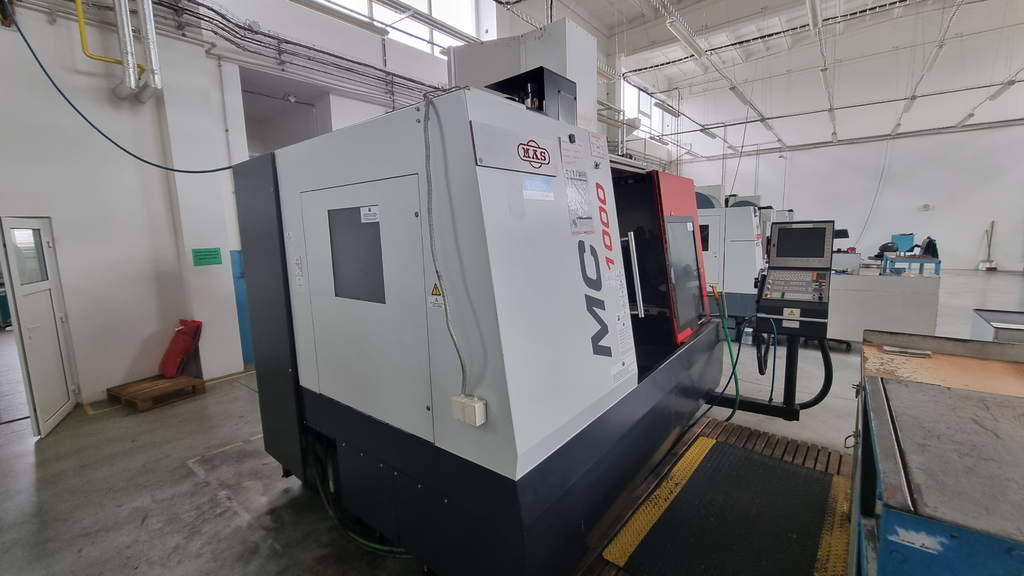

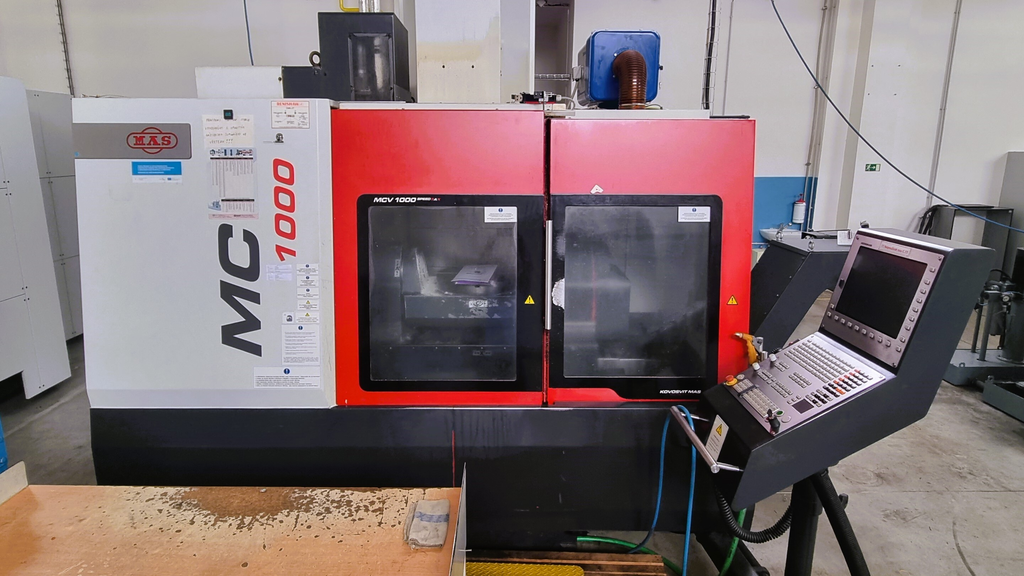

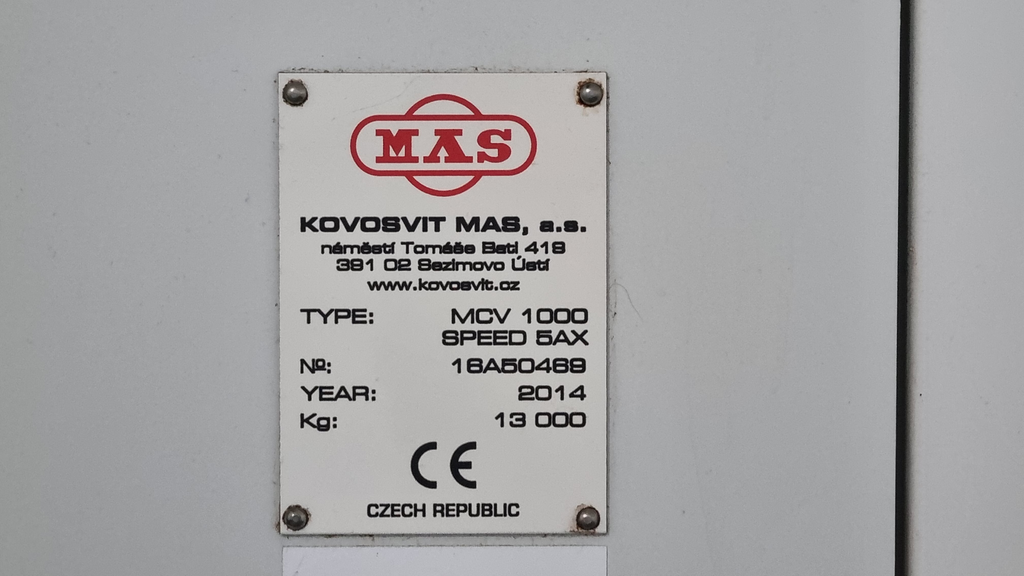

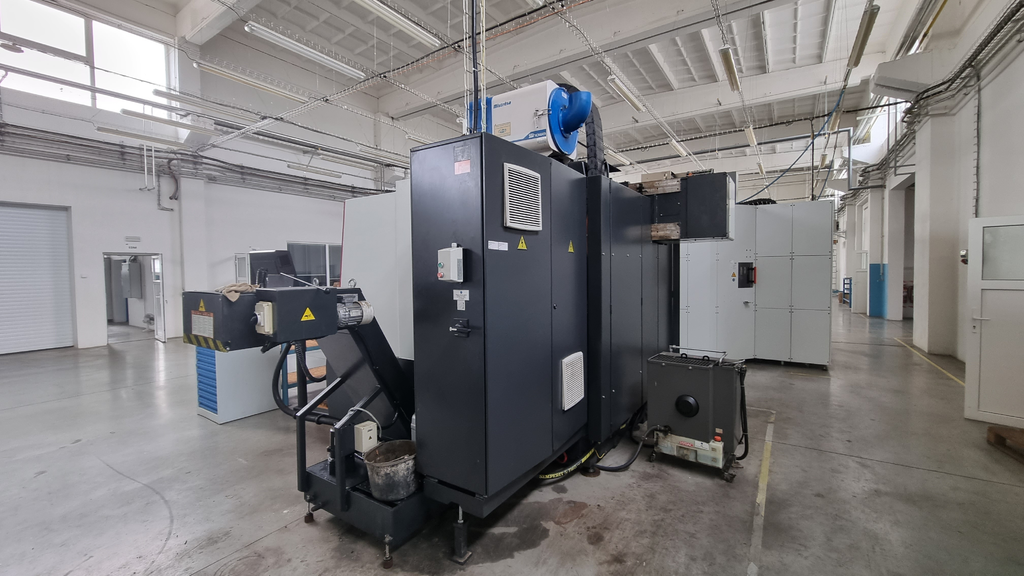

Obráběcí centrum MCV1000 SPEED 5AX MAS KOVOSVIT 5osé

TECHNICKÁ DATA

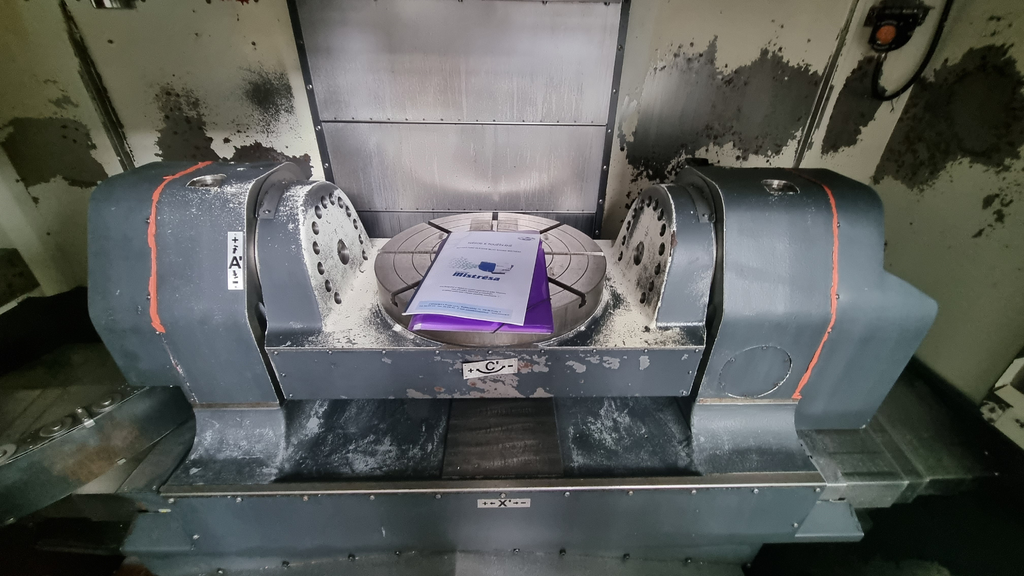

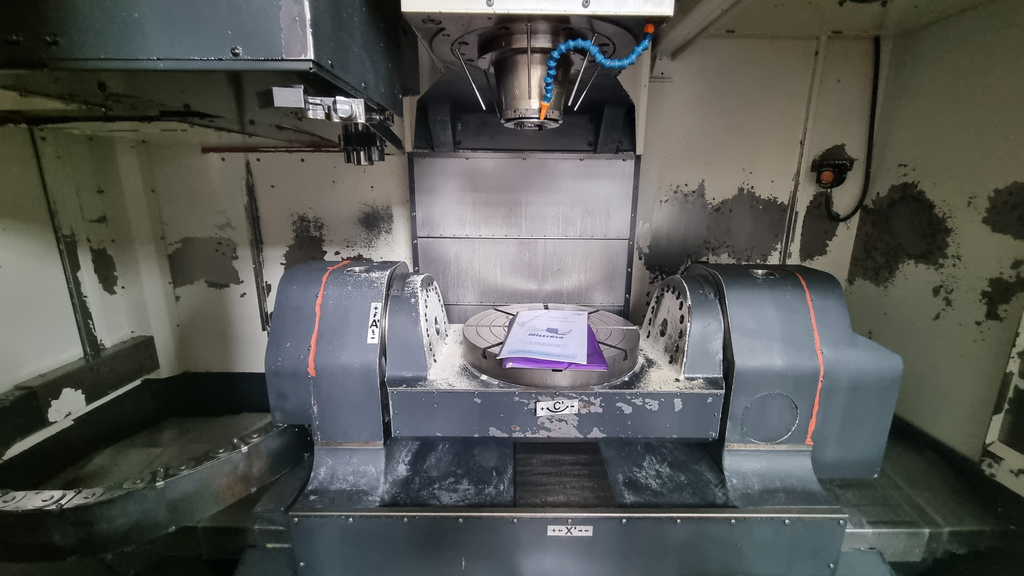

OTOČNÝ A SKLOPNÝ STŮL

Průměr desky otočného stolu 520 mm

Sklopná osa A    ±110°

Otočná osa C     ±110°

T-drážky (počet × šířka) 5X14

Max. zatížení stolu 400 kg

Výška stolu nad podlahou 1250 mm

PRACOVNÍ ROZSAH

X-osa     880 mm

Y-osa     590 mm

Z-osa     520 mm

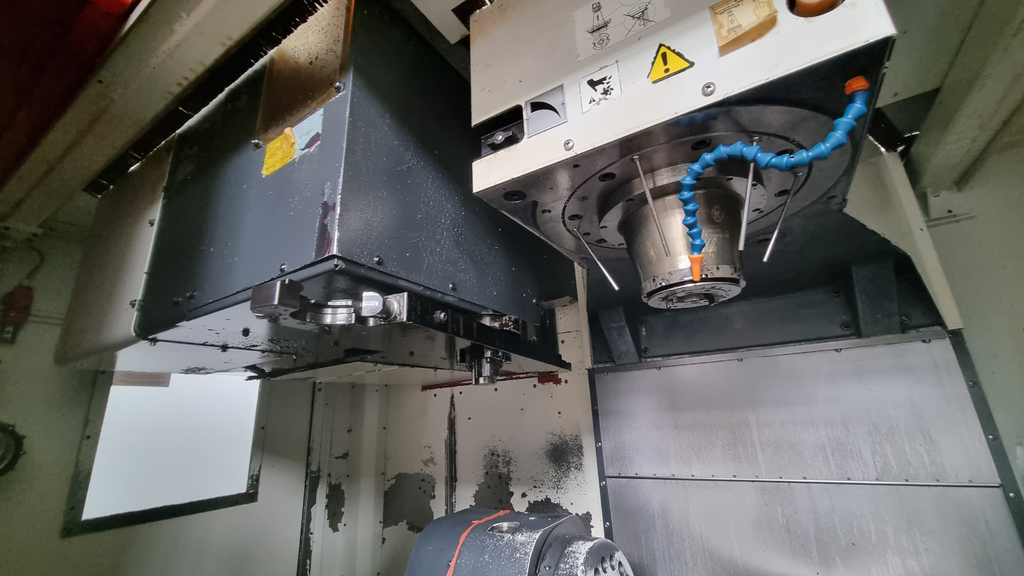

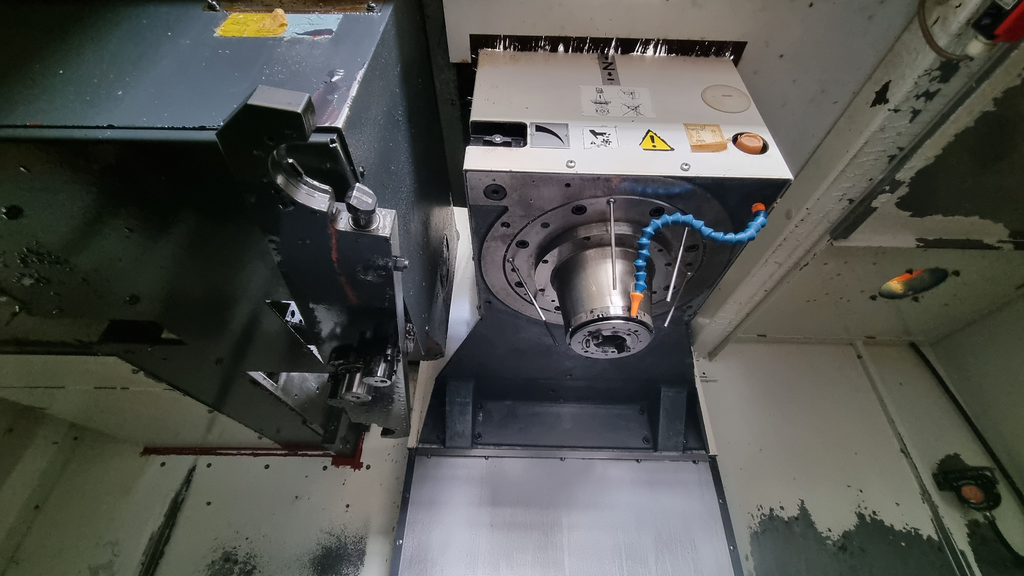

VŘETENO

Kuželová dutina vřetena HSK A63 / ISO 40

Max. otáčky 12 000 min-1

Změna otáček plynule měnitelné

POSUV

Pracovní posuv X, Y, Z    1 - 15 000 mm.min-1

Rychloposuv X, Y, Z         40 m.min-1

Max. otáčky osa A           12 min-1

Max. otáčky osa C           20 min-1

ZÁSOBNÍK NÁSTROJŮ

Počet míst v zásobníku 30

Max. delká nástroje 350 mm

Max. průměr nástroje 80 mm

Max. průměr nástroje s vynecháním sousedních nástrojů 125 mm

Čas výměny sousedního nástroje 4 s

Max. hmotnost nástroje 6,5 kg

Výkon motoru vřetena SIEMENS (S1/S6 – 40 %) 32 /48 kW

Jmenovitý kroutící moment (S1/S6 – 40 %) 130 /200 Nm

Max. celkový příkon stroje 50 kVa

PŘESNOST ČSN ISO 230-2

Odměřování X, Y, Z - PŘÍMÉ

Přesnost nastavení polohy 0,01 mm

Opakovatelnost nastavení polohy 0,004 mm

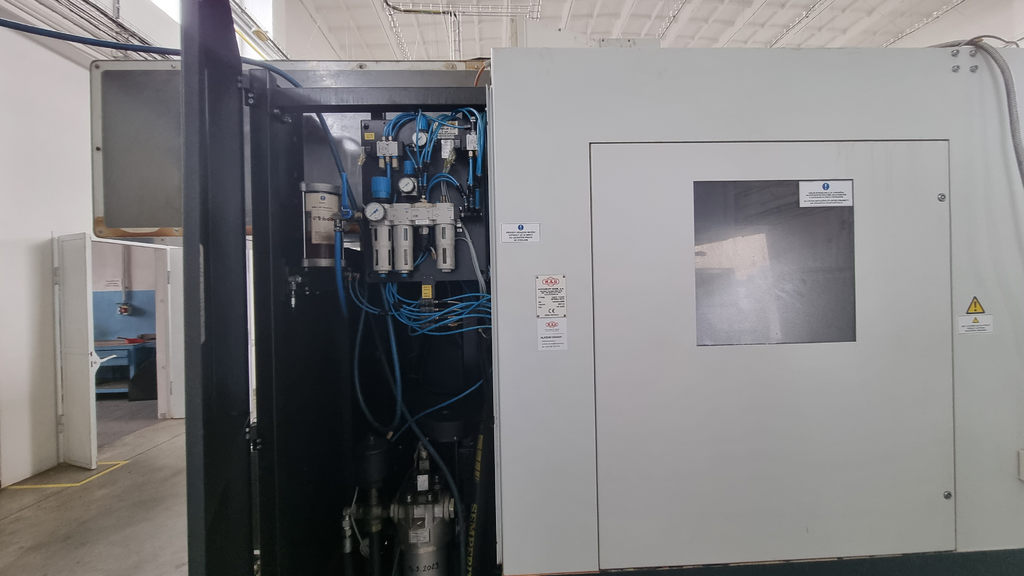

Pracovní tlak vzduchu 0,55 0,6 MPa

Rozměry (d × š × v) 4 600 X 3 600 X 3 300 mm

Hmotnost stroje 13 000 kg
